Conector RJ45 de Múltiplas Portas

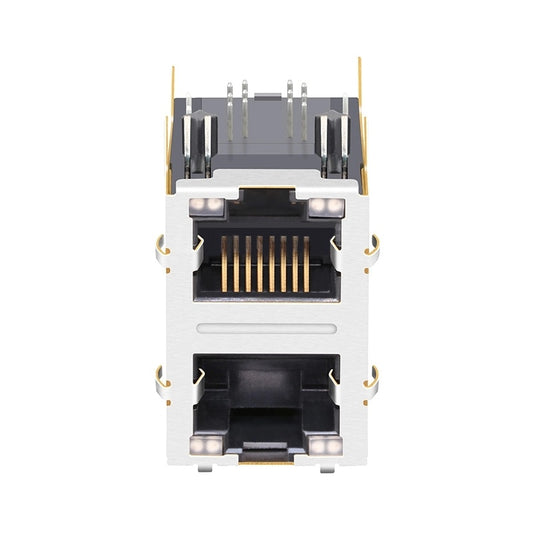

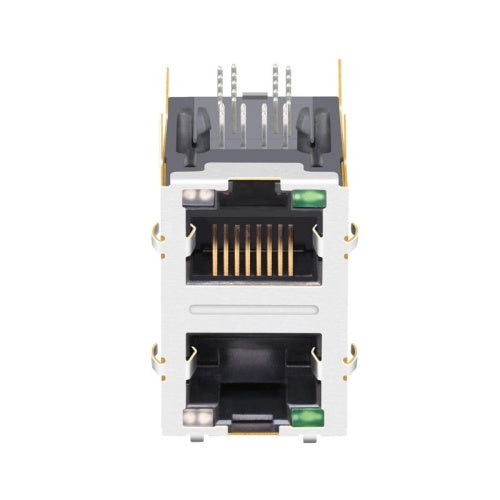

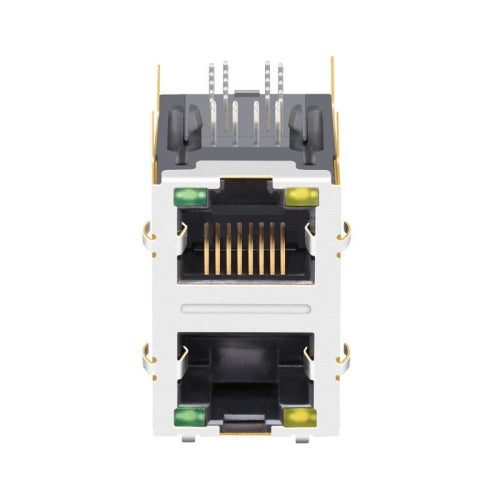

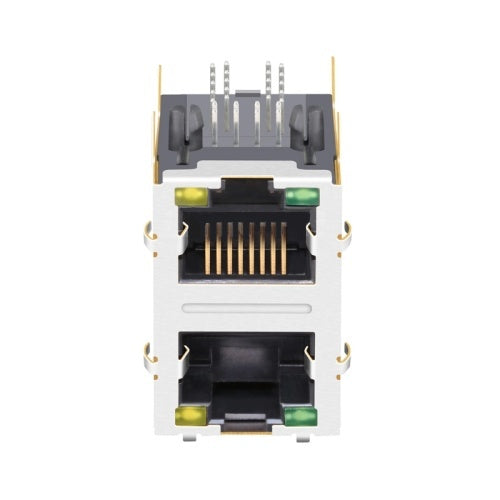

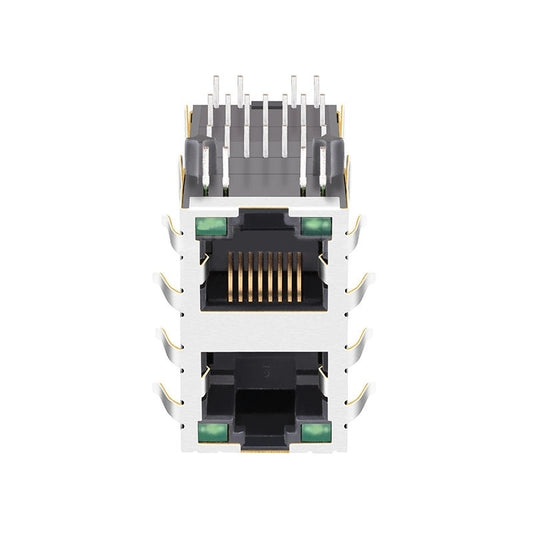

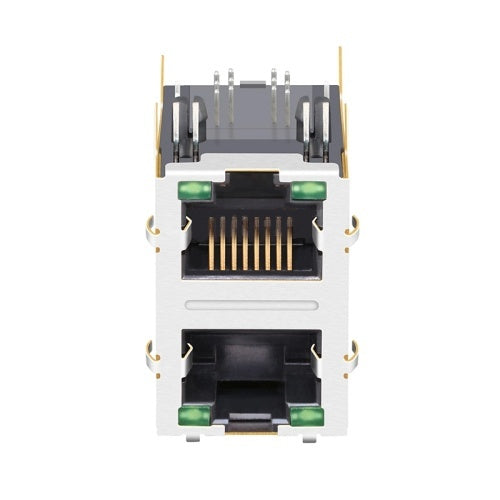

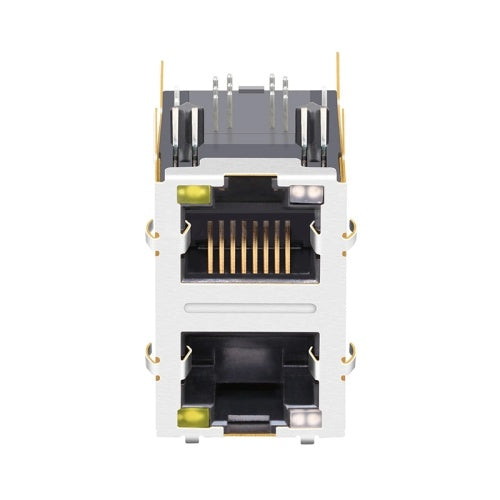

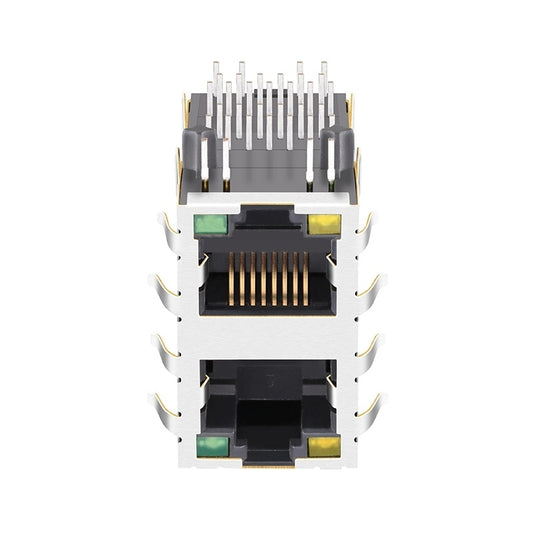

Um conector modular empilhado coloca duas ou mais portas RJ45 em uma única carcaça, em linhas ou colunas, de modo que uma única instalação forneça várias portas na largura aproximada de uma única unidade no painel. A TeleWire Technology fabrica 69 modelos em Taiwan, de 1x2 até 2x8.

  • O espaçamento das portas segue a tolerância da carcaça, não a precisão de posicionamento na placa.
  • Uma instalação substitui quatro ou oito, o que otimiza o espaço em placas de circuito de alta densidade.
  • Travas em ambas as orientações — as duas fileiras travam em direções opostas, para que um cabo desconectado não interfira no conector adjacente.

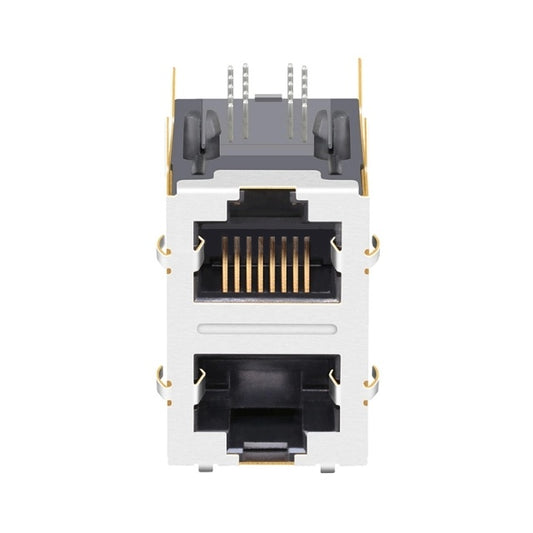

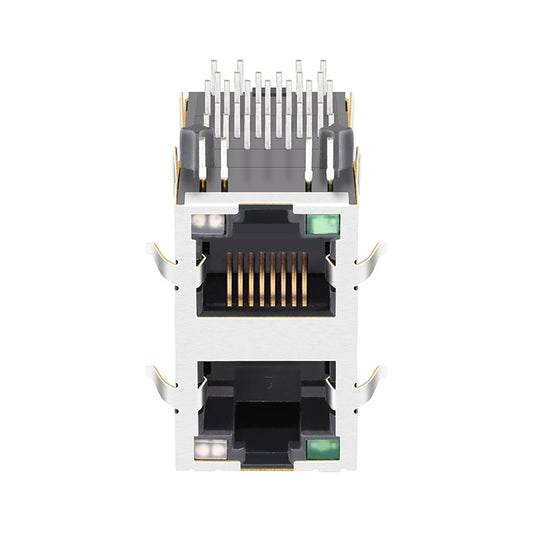

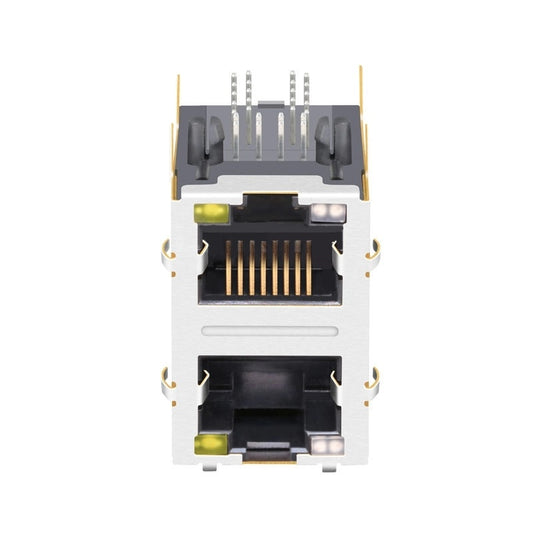

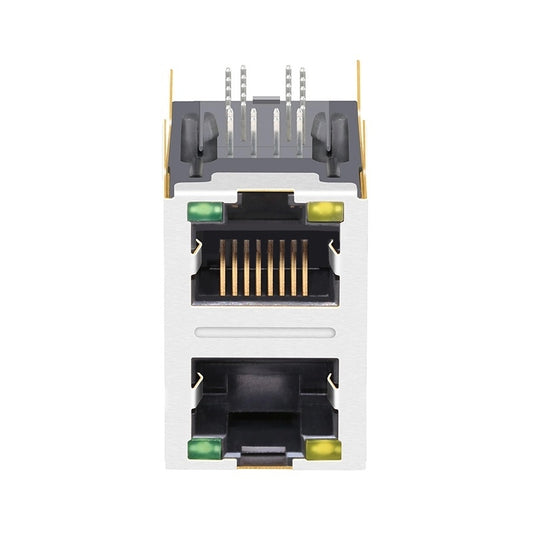

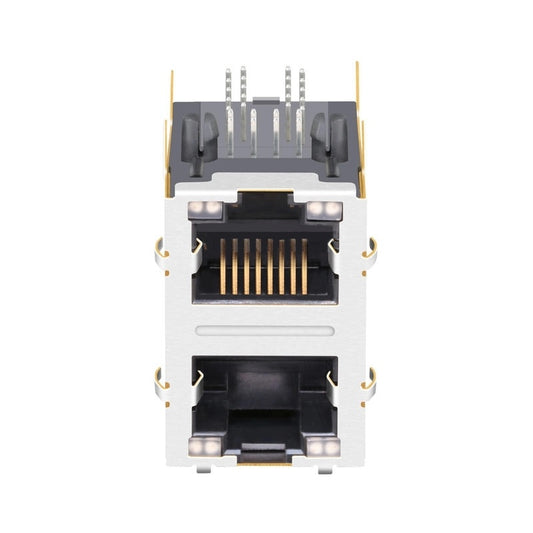

Matrizes agrupadas (1xN) e empilhadas (2xN), com ou sem componentes magnéticos integrados, de 10/100 a 10G Base-T, compatíveis com PoE++, blindadas com ou sem hastes de EMI.

2x8 Multiport modular jack connectors - TeleWire Technology
ISO 9001:2015
Qualidade Certificada
Fábrica em Taiwan
Fabricação Direta
Suporte Técnico nos EUA
Suporte de Engenharia Direto
Alternativa para TE Connectivity
Suporte para Referência Cruzada

Não encontrou o conector RJ que precisa?

Nosso site lista apenas uma fração de nossas capacidades. Fabricamos milhares de conectores modulares que não são exibidos online. Envie seu desenho ou especificações aqui e faremos a referência cruzada para você.

Banhado a Ouro Personalizado (Até 50u")
Controle Rigoroso de Coplanaridade
Teste Simultâneo de PoE++
Opções de Agrupamento Personalizadas
Compatibilidade Pin-to-Pin
Análise de engenharia no mesmo dia
Solicitar Orçamento

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Aplicações Industriais

Desempenho Comprovado em Diversos Setores

Hubs Industriais

Conectores multiporta robustos para switches Ethernet industriais montados em trilho DIN.

Servidores em Rack

Conexões LOM (LAN on Motherboard) de alta densidade para servidores corporativos.

Patch Panels

Blocos multiporta blindados ou não blindados para quadros de distribuição de cabeamento estruturado.

Sistemas NVR / DVR

Jacks PoE empilhados permitem que gravadores de segurança alimentem e conectem múltiplas câmeras IP diretamente pelo painel traseiro.

Switches de Rede

O principal caso de uso. Jacks empilhados 2x4 e 2x6 permitem configurações de switch de 24 e 48 portas em racks de 1U.

Dispositivos Médicos

Jacks de alta confiabilidade com banho de ouro de 50u" para portas de equipamentos de diagnóstico.

Por que escolher nossas soluções de jacks multiporta

Engenharia de Precisão Fabricada em Taiwan

Diferente de conectores genéricos, nossos jacks são projetados em Taiwan com estampagem e moldagem de alta precisão para garantir estabilidade mecânica consistente.

Maximize a densidade de portas

Nossos designs empilhados (2xN) duplicam seu potencial de conectividade por polegada linear da borda da PCB, o que é essencial para switches de montagem em rack compactos e servidores 1U.

Isolamento de sinal superior

Projetamos nossos conectores multiportas com divisórias de blindagem interna avançadas para reduzir drasticamente a diafonia de extremidade próxima (NEXT) entre portas adjacentes.

Integridade de blindagem unificada

Em vez de usar várias portas individuais, nossos conectores multiportas utilizam uma estrutura de blindagem metálica contínua, proporcionando melhor estabilidade do plano de terra e supressão de EMI.

Por que escolher nossas soluções de jacks multiporta

Perguntas frequentes técnicas

Perguntas comuns de equipes de compras e engenharia.

Qual é a diferença entre conectores RJ45 'Ganged' (alinhados) e 'Stacked' (empilhados)?

Conectores 'Ganged' referem-se a uma única fileira de portas lado a lado (configuração 1xN, por exemplo, 1x2, 1x4). Conectores 'Stacked' apresentam duas fileiras de portas, uma sobre a outra (configuração 2xN, por exemplo, 2x1, 2x4, 2x6). Conectores empilhados são essenciais para dobrar a densidade de portas em equipamentos de rede, como switches e servidores.

Como vocês gerenciam a diafonia em conectores multiportas?

A diafonia entre portas adjacentes é um grande desafio em designs de alta densidade. Usamos divisórias de blindagem interna avançadas e espaçamento otimizado de lead frame para isolar sinais. Para nossos conectores multiportas integrados (MagJacks), os componentes magnéticos internos são organizados especificamente para minimizar o acoplamento eletromagnético entre os canais.

Seus conectores multiportas são compatíveis com aplicações PoE?

Sim. Nossos conectores multiportas e empilhados são totalmente capazes de suportar PoE, PoE+ e PoE++ (até 100W) em todas as portas simultaneamente. Utilizamos isolamento de fio de alto desempenho e designs de gerenciamento térmico para garantir a segurança, mesmo quando todas as portas estão fornecendo energia.

Vocês oferecem configurações de porta personalizadas (por exemplo, 2x8 ou 1x12)?

Sim. Embora 1x4, 2x4 e 2x6 sejam configurações padrão de mercado, podemos fabricar comprimentos de alinhamento personalizados para atender a designs de chassi específicos. Como um fabricante sediado em Taiwan, temos as capacidades de ferramentaria para produzir carcaças personalizadas para pedidos de alto volume.

Quais opções de blindagem vocês oferecem para conectores de alta densidade?

Oferecemos blindagem metálica completa com amplas opções de molas de contato EMI (topo, lateral, base) para garantir a continuidade do aterramento com o recorte do painel. Isso é fundamental para a conformidade com FCC/CE em switches de rede, onde várias portas são agregadas em um espaço reduzido.
