Conector Modular com USB

Os conectores Modular Jack da TeleWire Technology com USB integradocombinam a conectividade tradicional de rede com USB 2.0, USB 3.0 e USB Type-C para aplicações modernas versáteis. Perfeito para instalações de casas inteligentes, conectividade de dispositivos IoT e soluções avançadas de rede, nossos conectores modulares fabricados em Taiwan garantem desempenho confiável em ambientes exigentes. Confiados por gigantes da indústria como TE Connectivity, Amphenol e XMultiple, esses inovadores conectores modulares USB oferecem a qualidade e confiabilidade esperadas pelos profissionais.

RJ Modular Jack with USB - TeleWire Technology
ISO 9001:2015
Qualidade Certificada
Fábrica em Taiwan
Fabricação Direta
Vendas Técnicas nos EUA
Suporte de Engenharia Direto
Alternativa TE Connectivity
Suporte de Referência Cruzada

Não Encontra o Conector RJ Que Precisa?

Nosso site lista apenas uma fração de nossas capacidades. Fabricamos milhares de conectores modulares não exibidos online. Envie seu desenho ou especificações aqui, e faremos a referência cruzada para você.

Revestimento de Ouro Personalizado (Até 50u")
Conformidade USB de Alta Velocidade
Estrutura de Blindagem Robusta
Opções Magnéticas Integradas
Compatibilidade Cruzada Pin-a-Pin
Durabilidade Mecânica
Solicitar Orçamento

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Aplicações Industriais

Desempenho Comprovado em Diversas Indústrias

PCs Industriais (IPC)

Ideal para sistemas embarcados compactos sem ventoinha, onde o espaço para E/S no painel frontal é extremamente limitado.

Placas de Computador de Placa Única (SBC)

Popular em SBCs (como alternativas ao Raspberry Pi) para maximizar a densidade de recursos em PCBs pequenas.

Set-Top Boxes (STB)

Combina Ethernet para streaming e USB para reprodução de mídia/atualizações em um único conector no painel traseiro.

Laptops e Notebooks

Consolida conexões de rede e periféricos (scanners, impressoras) para terminais de varejo.

Switches de Rede

O principal caso de uso. Jacks empilhados 2x4 e 2x6 permitem configurações de switch de 24 e 48 portas em racks 1U.

Carrinhos Médicos

Jacks combinados robustos fornecem conexões de dados e periféricos confiáveis para estações de trabalho médicas móveis.

Por que Escolher Nossos Conectores Combinados RJ45?

Engenharia de Precisão Fabricada em Taiwan

Ao contrário de conectores genéricos de commodities, nossos jacks são projetados em Taiwan com estampagem e moldagem de alta precisão para garantir estabilidade mecânica consistente.

Suporte Abrangente de Tipo-A a Tipo-C

Não oferecemos apenas o legado Tipo-A. Nossa linha de produtos inclui conectores combinados modernos USB Tipo-C, permitindo conectividade reversível e preparando seus projetos para periféricos futuros.

Eficiência Máxima de Espaço

Ao empilhar a porta Ethernet acima da porta USB, você reduz a pegada do conector na borda da PCB em quase 50%, liberando espaço para outros componentes ou permitindo gabinetes de dispositivos menores.

Isolamento Avançado de Sinal

Nossos conectores combinados são projetados com rigorosas partições de blindagem interna que isolam sinais LAN sensíveis das linhas de dados de alta velocidade USB 3.0/3.1, garantindo transmissão sem erros para ambas as interfaces.

Por que Escolher Nossos Conectores Combinados RJ45?

FAQs Técnicas

Perguntas comuns de equipes de aquisição e engenharia.

O que é um Conector Modular com Conector Combinado USB?

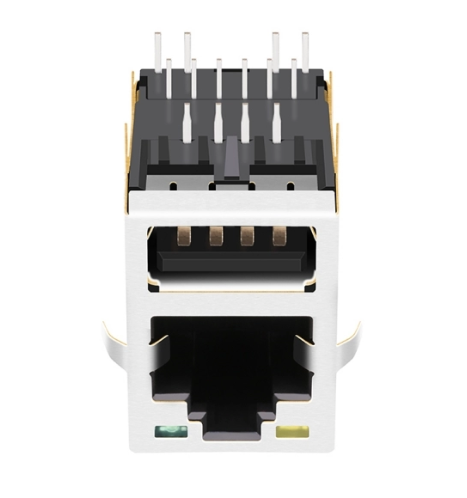

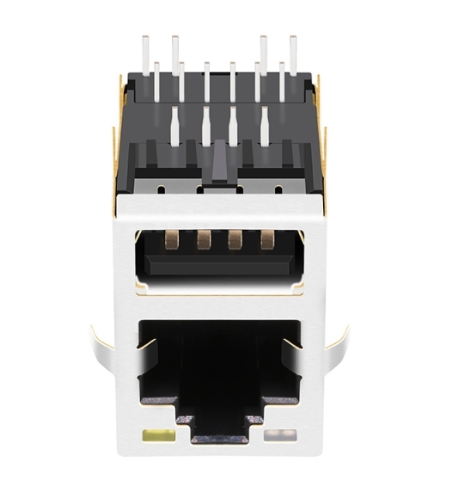

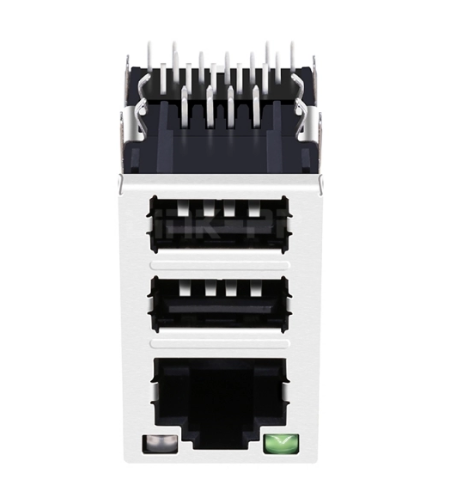

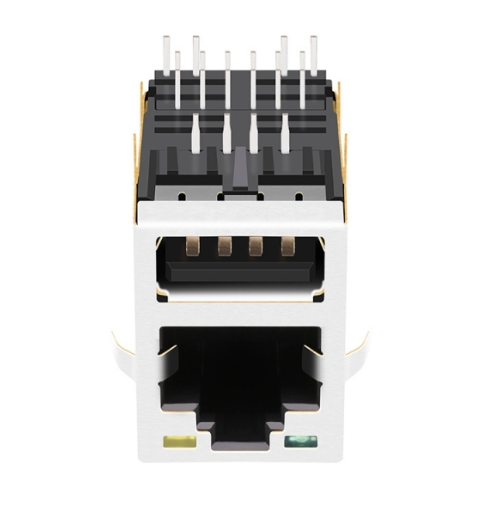

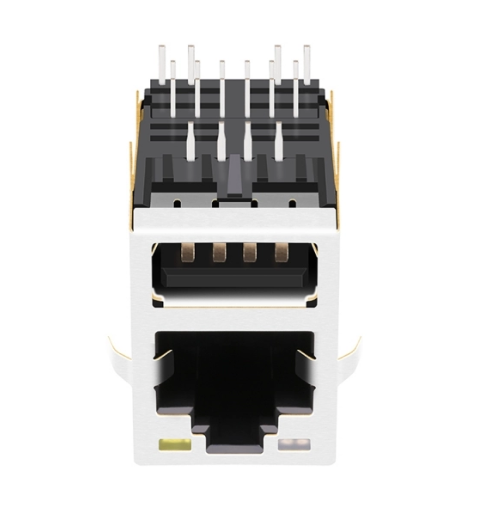

Um Conector Modular com Combinado USB é um conector híbrido que empilha uma porta Ethernet RJ45 padrão sobre uma ou mais portas USB (Tipo-A ou Tipo-C) em uma única carcaça. Essa arquitetura 'empilhada' economiza aproximadamente 50% do espaço na borda da PCB em comparação com a colocação dos conectores lado a lado.

Vocês oferecem combos RJ45 com USB Tipo-C?

Sim. Fabricamos conectores combinados empilhados com a moderna interface USB Tipo-C abaixo da porta RJ45. Estes suportam transferência de dados de alta velocidade e conexão reversível, perfeitos para controladores industriais e laptops de próxima geração.

O sinal USB interfere no sinal Ethernet?

Não. Nossos conectores combinados utilizam avançadas partições de blindagem metálica interna para isolar eletricamente as linhas de dados USB de alta frequência (especialmente USB 3.0/3.1) dos sinais magnéticos Ethernet. Isso minimiza a diafonia e garante a conformidade com EMI.

Magnetismo Integrado está disponível para a seção RJ45?

Sim. A parte RJ45 pode ser configurada como um 'MagJack' com transformadores 10/100 ou Gigabit embutidos, reduzindo ainda mais a contagem de componentes em sua placa-mãe. Versões discretas (passivas) também estão disponíveis.

Quais velocidades USB são suportadas?

Suportamos toda a gama de padrões USB: USB 2.0 (480 Mbps), USB 3.0 / 3.1 Gen 1 (5 Gbps) e configurações USB Tipo-C. Verificamos a correspondência de impedância para garantir transmissão de dados confiável em alta velocidade.
