Molex 87568-2093 20-Pin 2.00mm Pitch Dual-End - Pemasangan Kabel Pita Rata

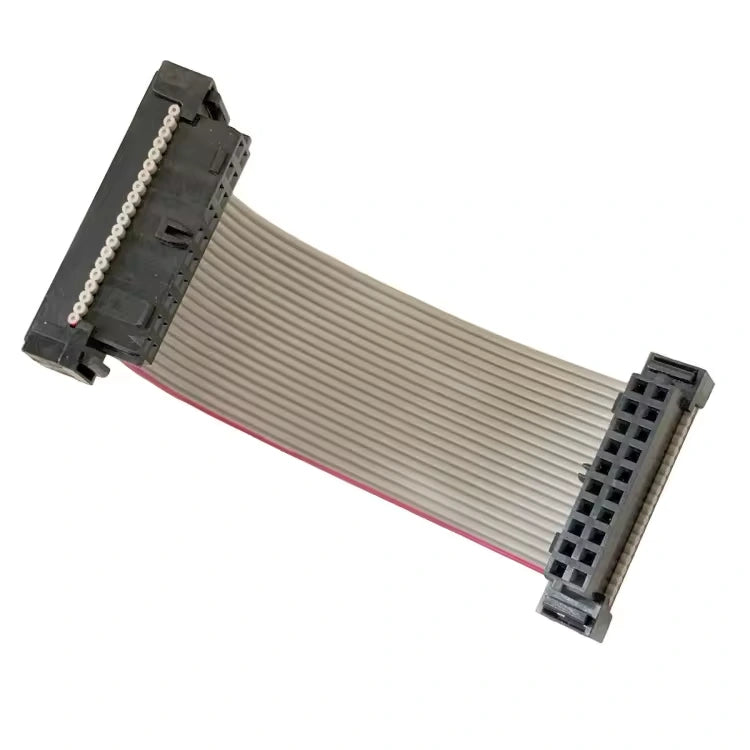

- Pemasangan kabel pita rata dual-end yang ditamatkan dengan reseptor IDC Molex Milli-Grid 87568-2093 pada setiap hujung, 20 litar yang disusun sebagai konfigurasi 2-baris × 10-kedudukan pada grid 2.00 mm × 2.00 mm. Reseptor adalah jenis kabel-ke-papan dengan kunci polarisasi tengah dan tanjakan geseran penguncian, selesai dengan lapisan emas terpilih 0.38 µm (15 µin) di atas nikel di kawasan padanan dan lapisan timah di atas nikel di kawasan penamatan IDT.
- Ditamatkan pada kabel pita rata pitch 1.00 mm, 28 AWG, 7-strand tembaga bertimah beruntai, mematuhi UL 2651 atau UL 2678 (kabel berkadar 80 °C, 300 V) mengikut spesifikasi produk Molex PS-87568-004. Menggunakan stok pita tersenarai UL yang ditentukan mengekalkan geometri kenalan IDT yang layak; gaya kabel pengganti dibina hanya atas kelulusan kejuruteraan.
- Berkadar 1 A per kenalan dan 125 V AC (RMS) / 125 V DC voltan kerja maksimum mengikut Molex PS-87568-004, dengan metodologi kenaikan suhu standard Molex dirujuk kepada kenaikan maksimum 30 °C di atas ambien. Perumahan adalah PBT berisi kaca, hitam, berkadar kebolehnyalaan UL 94 V-0. Bahan kenalan adalah gangsa fosforus dengan kenalan satu-rasuk yang direka untuk tindakan sapuan panjang yang memecahkan sebarang filem oksida semasa penyisipan. Bahagian ini mematuhi RoHS 3 (EU 2015/863), mematuhi REACH SVHC, rendah-halogen, dan bebas plumbum. Pelepasan ketegangan tersedia secara berasingan dan disyorkan untuk pemasangan getaran tinggi.
- Panjang keseluruhan tersuai, gaya kabel pita (UL 2651, UL 2678, UL 2643, pelangi atau kelabu), bilangan konduktor pra-potong dari pita lebih luas, pinout alternatif (lurus 1-ke-20, cermin, atau pemetaan titik-ke-titik pin tersuai), varian perumahan siri 87568 alternatif dan penamatan boot shrink atau pelepasan ketegangan tersedia atas permintaan — hantar permintaan sebut harga untuk konfigurasi bukan stok.
Tidak dapat mencari apa yang anda perlukan?
Kami pakar dalam sumber dan pembuatan tersuai. Muat naik helaian spesifikasi atau lukisan anda, dan pasukan kejuruteraan kami akan memberikan sebut harga dalam masa 24 jam.
Maklumat apa yang anda perlukan untuk memberikan sebut harga bagi abah-abah wayar tersuai?
Untuk memberikan sebut harga dan masa utama yang tepat, sila berikan:
- Lukisan Teknikal atau Rajah: Menunjukkan pinout, panjang, dan toleransi.
- Senarai Bahan (BOM): Menyatakan penyambung khusus (MPN) dan tolok wayar (AWG).
- Anggaran Penggunaan Tahunan (EAU): Membantu kami mengoptimumkan harga untuk kuantiti anda. Nota: Jika anda tidak mempunyai lukisan rasmi, pasukan kejuruteraan kami boleh membantu menciptanya berdasarkan sampel fizikal anda.
Bolehkah anda mencadangkan alternatif penjimatan kos untuk penyambung mahal (cth., TE, Molex, JST)?
Ya. Kami menawarkan pelbagai komponen alternatif.
Kami mempunyai hubungan rantaian bekalan yang luas di Taiwan dan boleh mencadangkan alternatif"Setara Fungsi"yang serasi sepenuhnya dengan jenama utama seperti TE, Molex, atau JST tetapi dengan kos yang jauh lebih rendah. Kami akan menyediakan helaian data dan sampel komponen alternatif untuk kelulusan anda sebelum pengeluaran.
Bagaimana anda memastikan kawalan kualiti untuk pemasangan kabel tersuai?
Setiap pemasangan kabel tunggal menjalani ujian yang ketat sebelum meninggalkan kemudahan kami di Taiwan. Proses QC standard kami termasuk:
- 100% Ujian Keterusan: Memastikan tiada litar terbuka, litar pintas, atau salah sambung.
- Ujian Daya Tarikan: Mengesahkan kekuatan crimp.
- Pemeriksaan Visual: Memeriksa kecacatan kosmetik dan ketepatan label.
- Ujian Hi-Pot: Tersedia atas permintaan untuk aplikasi voltan tinggi bagi memastikan integriti penebat.
