Custom JST Wire Harnesses

High-Density JST Micro-Pitch Harnesses

As modern electronics shrink in size, internal routing requires extreme precision. TeleWire operates advanced micro-processing machinery capable of terminating ultra-fine wire gauges to JST's most compact, low-profile connector families. These harnesses are essential for densely packed PCBs, EV Battery Management Systems (BMS), and advanced robotics.

Precision JST Families Supported:

  • SH & GH Series (1.0mm - 1.25mm Pitch): Ultra-compact routing with secure locking mechanisms for high-vibration chassis.
  • PH & XH Series (2.0mm - 2.5mm Pitch): Highly reliable, high-volume wire-to-board standard connections.
  • SM Series: High-density wire-to-wire internal interconnects.
JST VH and VHR Series wire harness with different pin numbers

Mencari Abah-abah Wayar & Pemasangan Kabel Tersuai?

Hantarkan keperluan teknikal dan butiran projek anda, dan pasukan kejuruteraan kami akan menyemak permintaan anda serta memberi maklum balas dalam masa 24 jam.

Minta Sebut Harga Tersuai

Siri & Nombor Bahagian yang Disokong

Kami mengekalkan keupayaan perkakas dan pemprosesan automatik yang meluas untuk penyambung standard industri berikut. Jika nombor bahagian khusus anda tidak disenaraikan, hubungi bahagian kejuruteraan untuk rujukan silang 1:1.

Siri Penyambung Pic (mm / inci) Nombor Bahagian Utama Aplikasi Ideal

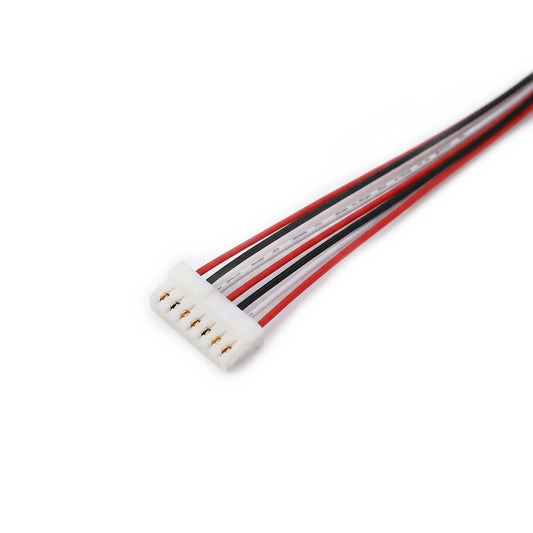

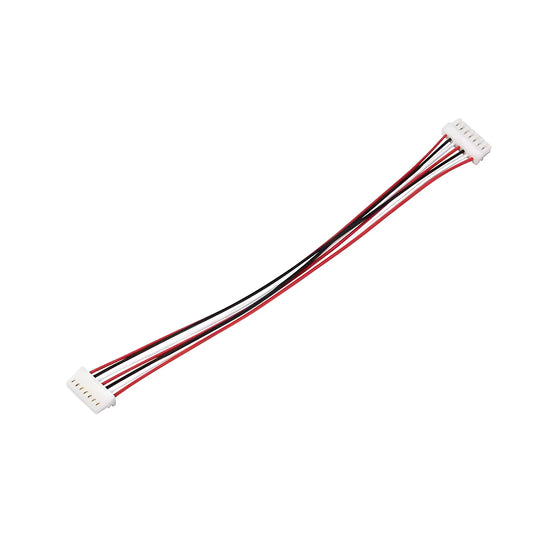

Siri JST SUR (IDC) 0.80mm (.031")
02SUR-32S03SUR-32S04SUR-32SBM02B-SURS-TFSM02B-SURS-TF
 Penghalaan IDC ultra-kecil dan tamatan massa untuk kekangan ruang ekstrem dalam elektronik pengguna.

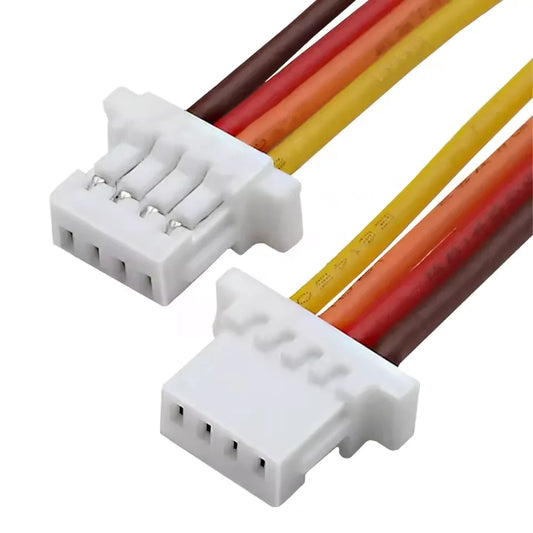

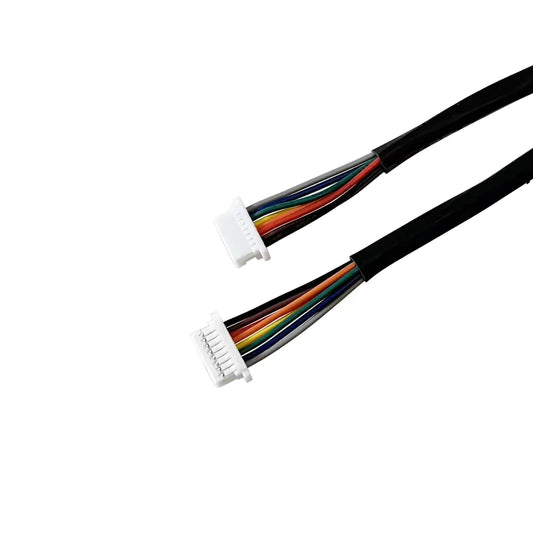

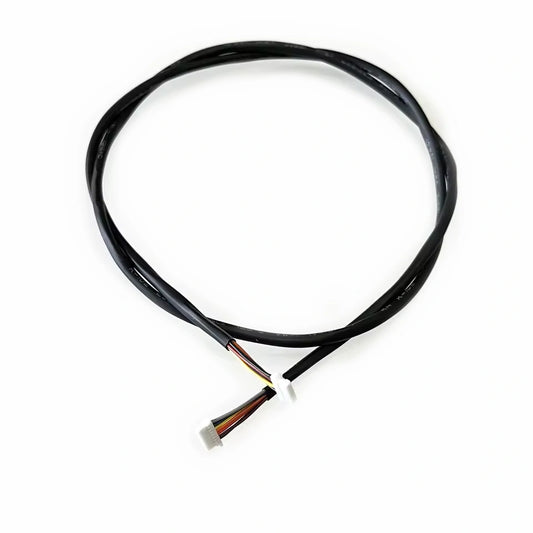

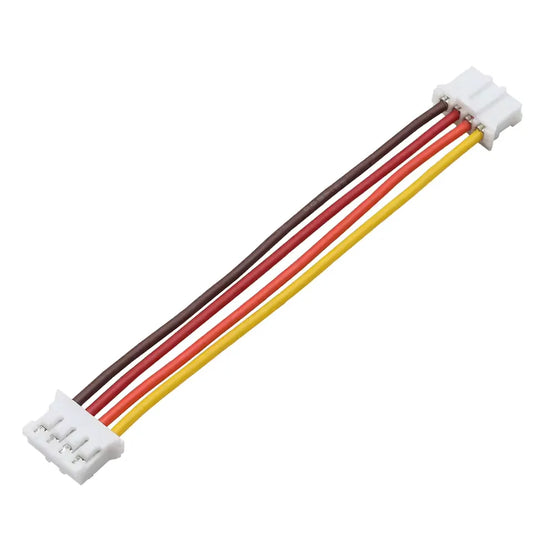

Siri JST SH 1.00mm (.039")
SHR-02V-S-BSHR-03V-S-BSHR-04V-S-BBM02B-SRSS-TBSM02B-SRSS-TB
 Penghalaan wayar-ke-papan ultra-padat dan profil rendah untuk dron, paparan perubatan, dan PCB kompak.

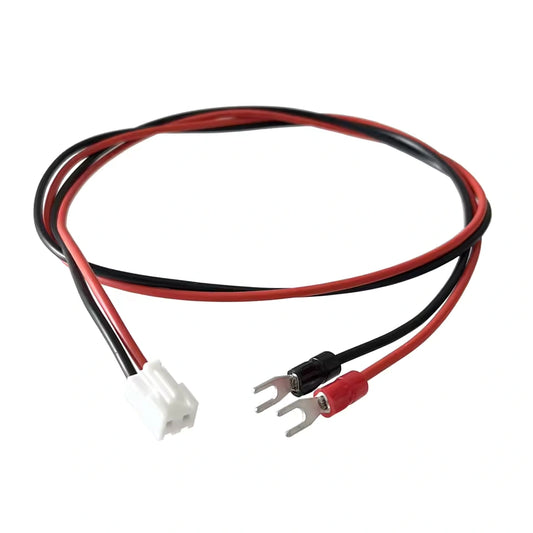

Siri JST VH 3.96mm (.156")
VHR-2NVHR-3NVHR-4NB2P-VHB3P-VH
 Tidak dimeterai, penghalaan kuasa dalaman tugas berat (Sehingga 10A) dengan kunci geseran untuk mesin basuh dan perkakas besar.
Siri JST SHD 1.00mm (.039") Baris Berganda
SHDR-20V-S-BSHDR-30V-S-BBM20B-SRDS-G-TFBM30B-SRDS-G-TF
 Penghalaan wayar-ke-papan baris berganda berketumpatan tinggi untuk casis elektronik berbilang isyarat yang kompleks.

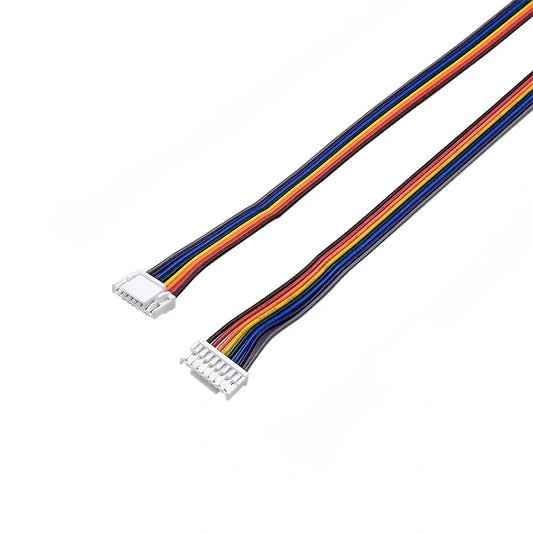

Siri JST GH 1.25mm (.049")
GHR-02V-SGHR-03V-SGHR-04V-SBM02B-GHS-TBTSM02B-GHS-TB
 Sambungan penguncian positif yang selamat bagi menghalang terputus dalam casis PDP, LCD, dan dron yang mempunyai getaran tinggi.

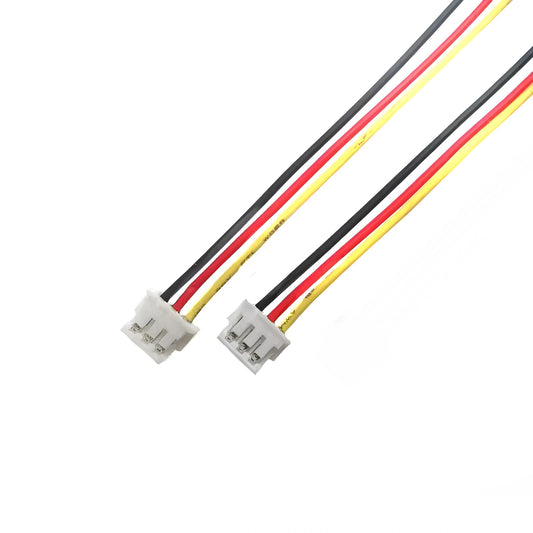

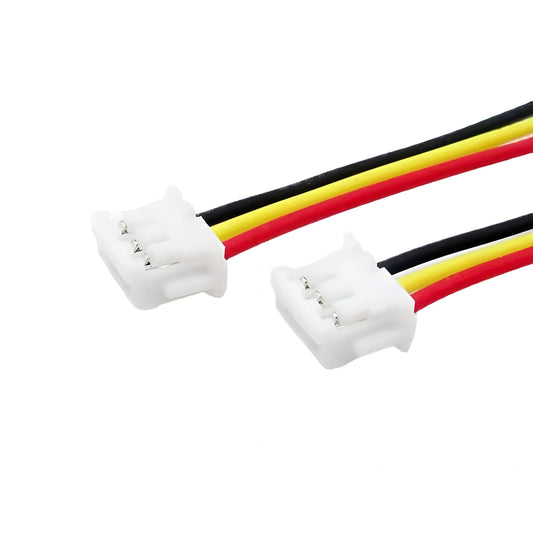

Siri JST ZH 1.50mm (.059")
ZHR-2ZHR-3ZHR-4B2B-ZRS2B-ZR
 Tatasusunan wayar diskret yang menjimatkan ruang dan sangat boleh dipercayai untuk panel instrumentasi yang padat.
Siri JST PH 2.00mm (.079")
PHR-2PHR-3PHR-4B2B-PH-K-SS2B-PH-K-S
 Standard global untuk penghantaran isyarat volum tinggi dalam perkakas, peranti IoT, dan pek bateri.
Siri JST PA 2.00mm (.079") Kunci Selamat
PAP-02V-SPAP-03V-SPAP-04V-SB02B-PASKS02B-PASK-2
 Penghalaan dalaman bergetaran tinggi yang menampilkan peranti pengunci selamat untuk mengelakkan terputus sambungan secara tidak sengaja.

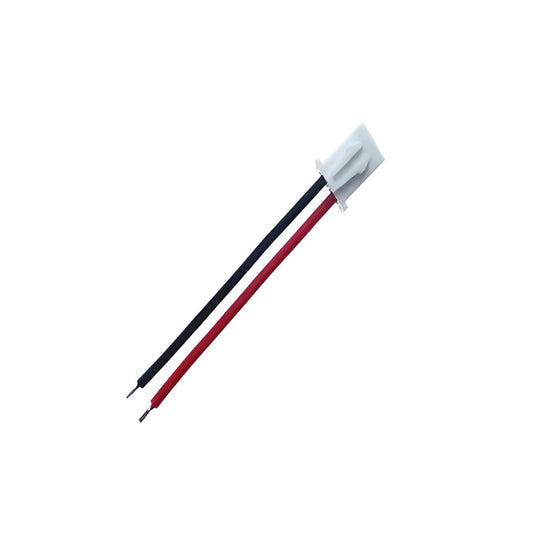

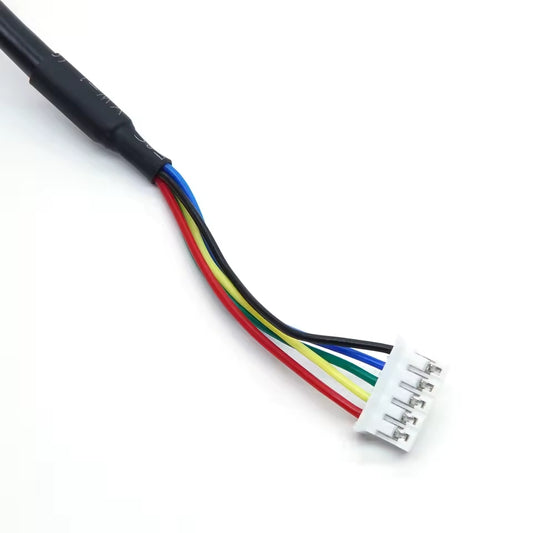

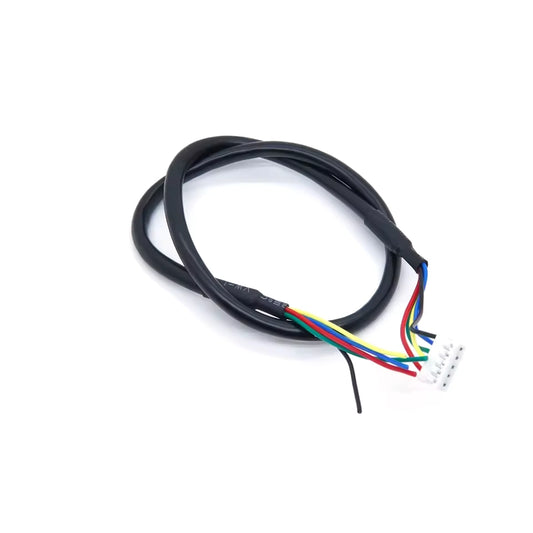

Siri JST XH 2.50mm (.098")
XHP-2XHP-3XHP-4B2B-XH-AS2B-XH-A
 Penghalaan kuasa berpengekalan tinggi yang boleh dipercayai, lazimnya digunakan dalam pek bateri RC dan Sistem Pengurusan Bateri (BMS).
Siri JST EH 2.50mm (.098")
EHR-2EHR-3EHR-4B2B-EH-AS2B-EH
 Susunan wayar-ke-papan yang nipis dan terpolarisasi bagi mengelakkan kesilapan pemasangan dalam papan telekomunikasi dan bekalan kuasa.

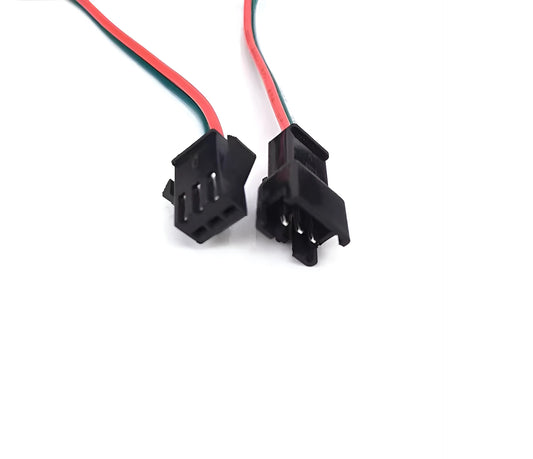

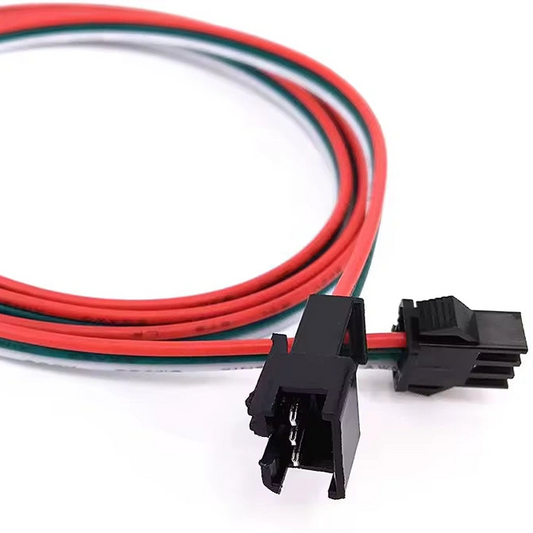

Siri JST SM 2.50mm (.098") Wayar-ke-Wayar
SMP-02V-BCSMP-03V-BCSMR-02V-BSMR-03V-B
 Pengagihan kuasa dalaman wayar-ke-wayar berpengekalan tinggi, lazimnya digunakan dalam lampu jalur LED dan aksesori automotif.
Siri JST JWPF 2.00mm (.079") Kalis Air
02R-JWPF-VSLE-S03R-JWPF-VSLE-S02T-JWPF-VSLE-S
 Sambungan wayar-ke-wayar kalis air bertaraf IP67 yang direka untuk automotif, marin, dan penderiaan persekitaran yang lasak.

Tidak menemui kabel yang anda perlukan?

Laman web kami hanya menyenaraikan sebahagian kecil daripada keupayaan kami. Kami mengeluarkan beribu-ribu pemasangan kabel tersuai dan abah-abah wayar yang tidak dipaparkan dalam talian. Muat naik lukisan atau spesifikasi anda di sini, dan kami akan membinanya untuk anda.

Pembuatan pemasangan tersuai yang tidak disenaraikan
Sokongan untuk abah-abah wayar yang kompleks
Prototaip pantas untuk reka bentuk baharu
Alternatif setara untuk alat ganti yang usang
Semakan kejuruteraan pada hari yang sama
Minta Sebut Harga Tersuai

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Soalan Lazim Teknikal

Soalan lazim daripada pasukan perolehan dan kejuruteraan.

Apakah abah-abah wayar JST pic terkecil yang boleh anda keluarkan?

J: Kami mengeluarkan pendawaian dalaman menggunakan siri JST SH, yang menampilkan pic ultra-kompak 1.0mm. Ini memerlukan pemprosesan mikro khusus bagi wayar 28 AWG hingga 32 AWG, yang ideal untuk penghalaan PCB kecil.

Mengapakah abah-abah JST GH dan XH lebih digemari untuk Sistem Pengurusan Bateri (BMS)?

J: Siri JST GH (1.25mm) dan XH (2.50mm) menampilkan mekanisme penguncian positif. Ini memastikan abah-abah wayar tidak akan terputus akibat getaran kuat yang biasa ditemui dalam pek bateri EV dan casis dron, sekali gus mengekalkan aliran data penderia yang kritikal.

Bagaimanakah anda mencegah wayar putus pada pendawaian dalaman JST yang sangat halus?

J: Melucutkan wayar 32 AWG secara manual sering menyebabkan kerosakan pada konduktor. Kami menghapuskan risiko ini dengan menggunakan mesin pelucutan berputar Schleuniger yang boleh diprogramkan sepenuhnya dan mengesahkan mampatan terminal melalui analisis keratan rentas mikrografik yang berterusan.

Bolehkah anda mendapatkan sentuhan dan perumah JST tulen semasa kekurangan bekalan global?

J: Kami mengekalkan rangkaian rantaian bekalan global yang teguh dan stok keselamatan yang luas bagi komponen siri JST yang kerap digunakan. Dalam situasi kekurangan bekalan yang melampau, kami juga boleh mengesahkan dan mendapatkan padanan setara 1:1 yang tepat untuk memastikan pengeluaran anda terus berjalan.

Manufacturing Standards & Capabilities

ISO 9001 Certified Factory

TeleWire Technology operates under strict ISO 9001 Quality Management Systems. Every production run undergoes rigorous IQC (Incoming Quality Control) and IPQC (In-Process Quality Control) to ensure consistent, OEM-grade reliability for global supply chains.

IPC/WHMA-A-620 Compliance

Our assembly technicians adhere to IPC/WHMA-A-620 standards for cable and wire harness fabrication. We guarantee precision crimp height, pull-force retention, and strain relief integrity for high-vibration automotive and industrial environments.

100% Electrical Testing

Zero defect policy. 100% of finished assemblies undergo automated testing for continuity, shorts, and mis-wiring. For critical safety applications, we provide advanced VSWR testing, high-pot testing, and insertion force validation.

Custom Component Sourcing

We source genuine connectors from Amphenol, TE Connectivity, Molex, and JST, or provide cost-effective, high-quality equivalents to meet your BOM targets. Our engineering team supports rapid prototyping with low MOQs and fast turnaround times.

Have 2D or 3D drawings ready?

Talk to our engineering team for immediate design validation and DFM (Design for Manufacturing) support.

Request Technical Quote →
