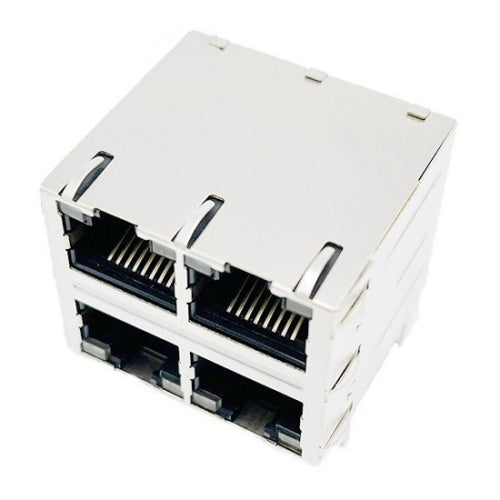

TW22S381140A5NL 10/100 Base-T 2x2 Port RJ45 Jack, Tab Both, LED Hijau&Kuning/ Hijau&Kuning

TeleWire Technology TW22S381140A5NL adalah jack RJ45 berpelindung EMI-finger 10/100 Base-T 2x2. Diproduksi di Taiwan.

Referensi Silang

  • TE Connectivity 1840865-4 — TW22S381140A5NL merupakan referensi silang untuk komponen ini.
  • Bel Fuse 1840865 — ekuivalen lain yang dipublikasikan dengan footprint yang sama.
  • LINK-PP LPJ27003-9A4NL — footprint yang sama, bersumber dari luar Tiongkok daratan.

Catatan Pemilihan

  • Array 2x2 port — 4 port dalam satu cangkang, menghemat lebar panel.
  • 10/100 Base-T — kecepatan antarmuka yang memenuhi kualifikasi housing ini.
  • LED Hijau&Kuning/ Hijau&Kuning — terhubung ke PHY host, bukan ke logika internal.
  • EMI grounding fingers — kontak pegas yang menghubungkan cangkang ke panel saat dipasang.

Aplikasi umum: papan patching dan distribusi yang mengelompokkan port di balik satu bukaan.

Harga untuk TW22S381140A5NL berkisar antara $0,50 hingga $3,00 USD tergantung pada jumlah pesanan dan konfigurasi, dengan tingkatan volume tersedia berdasarkan permintaan.

Validasi TW22S381140A5NL pada papan Anda terlebih dahulu. Sampel tersedia untuk validasi desain, dan gambar mekanis memberikan footprint sebelum Anda melakukan layout. Minta sampel atau penawaran harga.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Lihat detail lengkap

Product Specifications

RJ Type 8P8C(RJ45)
Ports 2x2
Speed 10/ 100 Base-T
Latch Type Both
LED Green&Yellow/ Green&Yellow
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 1.118/ 28.40
Product Width (Inches/mm) 1.230/ 31.24
Product Height (Inches/mm) 1.015/ 25.79
Temperature 0℃ ~ 70℃
Compatible Brands TE/ Tyco

Related jacks

Same family, different latch, LED or plating option.

Alternatif Hemat Biaya untuk Merek Besar RJ45 Jack

Menghadapi waktu tunggu yang lama atau biaya tinggi dari merek konektor besar? Kami menyediakan pengganti berkualitas tinggi yang siap pakai untuk jack modular standar dari TE, Molex, Amphenol, dan Wurth. Konektor kami sesuai dengan jejak standar industri dan spesifikasi kinerja dengan harga yang lebih kompetitif.

Dari pelapisan emas Flash, 3µ", 6µ", 15µ", 30µ", hingga 50µ"
Bagikan gambar untuk mendapatkan padanan yang setara
Waktu tunggu singkat dan manufaktur yang konsisten di Taiwan
100% diuji untuk resistansi kontak dan integritas isolasi
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the TE Connectivity 1840865-4?
The TW22S381140A5NL from TeleWire Technology cross-references to the TE Connectivity 1840865-4 and to LINK-PP LPJ27003-9A4NL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW22S381140A5NL replace?
The TW22S381140A5NL cross-references to TE Connectivity 1840865-4; Bel Fuse 1840865, and to LINK-PP LPJ27003-9A4NL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW22S381140A5NL as a second source?
Request a sample of the TW22S381140A5NL and the mechanical drawing from TeleWire Technology, then check the footprint against the TE Connectivity 1840865-4 on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
