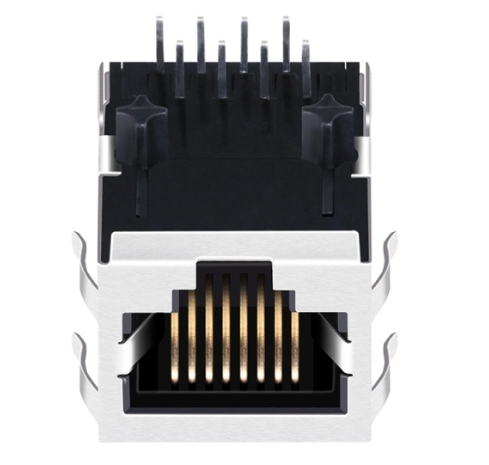

TW1145CNL 10/100 Base-T RJ45 MagJack, pestaña hacia abajo, sin LEDs

El TeleWire Technology TW1145CNL es un MagJack RJ45 blindado con pestañas EMI 10/100 Base-T con componentes magnéticos integrados. Fabricado en Taiwán.

Referencia cruzada

  • Amphenol RJSE1E08T089A — el TW1145CNL tiene referencia cruzada con esta pieza.
  • LINK-PP LPJ0034CNL — misma huella, obtenido fuera de China continental.

Notas de selección

  • 10/100 Base-T — la velocidad para la que está bobinado el transformador interno.
  • Sin LEDs — una tolerancia menos que mantener entre la placa y el bisel.
  • Componentes magnéticos integrados — el transformador se asienta en la carcasa, liberando espacio en la placa junto al PHY.
  • Pestañas de conexión a tierra EMI — la unión al chasis se realiza en el bisel, no a través de la PCB.

Aplicación típica: paneles de control de edificios y puertas de enlace de sensores en enlaces 10/100.

El precio del TW1145CNL oscila entre $0.50 y $3.00 USD dependiendo de la cantidad del pedido y la configuración, con niveles de volumen disponibles bajo petición.

Valide primero el TW1145CNL en su placa. Hay muestras disponibles para la validación del diseño, y el dibujo mecánico proporciona la huella antes de que usted se comprometa con un diseño. Solicite una muestra o una cotización.

Información del embalaje del producto

Embalaje Bandeja (opciones de embalaje en carrete disponibles)
Tamaño de la caja 32*30*31cm
Cantidad/caja 1200 unidades
Peso bruto/caja 8.5kg
Ver todos los detalles

For design and sourcing teams

TW1145CNL

Made in Taiwan
Every TeleWire Technology RJ45 jack and MagJack is manufactured in Taiwan.
Footprint and 3D model on request
Request the mechanical drawing, PCB footprint and 3D STEP model together with your sample. Request footprint / STEP
US sales and technical support
Office in California for North American design and sourcing teams.
Long-term supply
No end-of-life is planned for this part. Any change is announced by product change notice before it takes effect. If this part is ever discontinued, customers receive a last-time-buy notice of at least 6 months. Tooling for this part is owned and kept by TeleWire Technology.

Especificaciones del producto

Tipo de RJ 8P8C(RJ45)
Puertos 1x1
Velocidad 10/ 100 Base-T
Tipo de pestillo Down
Blindaje Shield with EMI Finger
Tipo de montaje en PCB Through Hole
Orientación Right Angle (90°)
AutoMDIX YES
Material de PCB FR4
Material de contacto Oro
Chapado de contacto Flash de oro/ 6u"/ 15u"/ 30u"/ 50u"
Certificación Cumple con RoHS
Longitud del producto (pulgadas/mm) 0.839/ 21.30
Ancho del producto (pulgadas/mm) 0.626/ 15.90
Altura del producto (pulgadas/mm) 0.535/ 13.60
Temperatura 0℃ ~ 70℃
Marcas compatibles Amphenol

Alternativas rentables para conectores RJ45 de marcas principales

¿Se enfrenta a largos plazos de entrega o costes elevados de las principales marcas de conectores? Ofrecemos reemplazos directos de alta calidad para jacks modulares estándar de TE, Molex, Amphenol, Wurth, Halo, Bel Fuse y Pulse. Nuestros conectores coinciden con las huellas y especificaciones de rendimiento estándar de la industria a un precio más competitivo.

Desde Flash, 3µ", 6µ", 15µ", 30µ" hasta 50µ" de chapado en oro
Comparta el plano para obtener una equivalencia
Plazos de entrega cortos y fabricación constante en Taiwán
Probado al 100% para resistencia de contacto e integridad de aislamiento
Solicitar presupuesto personalizado

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Amphenol RJSE1E08T089A?
The TW1145CNL from TeleWire Technology cross-references to the Amphenol RJSE1E08T089A and to LINK-PP LPJ0034CNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW1145CNL be built to a different configuration?
Yes. The standard TW1145CNL ships with a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Amphenol RJSE1E08T089A.
How do I qualify the TW1145CNL as a second source?
Request a sample of the TW1145CNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Amphenol RJSE1E08T089A on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
