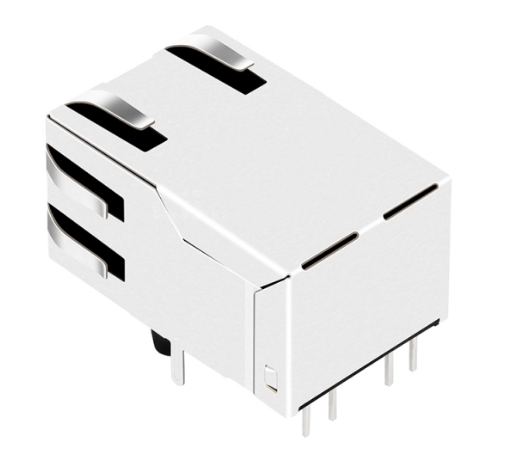

TW7125AHNL 10/100 Base-T RJ45 MagJack, Tab Yukarı, Yeşil/Sarı LED

TeleWire Technology TW7125AHNL, entegre manyetiklere sahip, 10/100 Base-T EMI parmak korumalı bir RJ45 MagJack'tir. Tayvan'da üretilmiştir.

Çapraz Referans

  • Bel Fuse SI-55004-F — TW7125AHNL bu parça ile çapraz referanslıdır.
  • Molex 0480251190 — aynı ayak izine sahip bir diğer yayınlanmış eşdeğerdir.
  • Molex 48025-1190 — aynı ayak izine sahip bir diğer yayınlanmış eşdeğerdir.

Seçim Notları

  • 10/100 Base-T — manyetiklerin eşleştiği arayüz hızı.
  • Yeşil/Sarı LED'ler — ana bilgisayar PHY tasarımı tarafından belirlenen durum göstergesi.
  • −40 °C ila +85 °C — mevsimsel değişimlerde ısıtılmayan kabinler için derecelendirilmiştir.
  • Entegre manyetikler — dört çiftin tamamında izolasyon, PHY'ye kısa yönlendirme.

Tipik uygulama: ticari aralığın ötesinde derecelendirilmiş endüstriyel ağ geçitleri ve fabrika katı ekipmanları.

TW7125AHNL için fiyatlandırma, sipariş miktarına ve konfigürasyona bağlı olarak 0,50 $ ile 3,00 $ USD arasında değişmekte olup, talep üzerine hacim kademeleri mevcuttur.

TW7125AHNL'yi önce kartınızda doğrulayın. Tasarım doğrulaması için numuneler mevcuttur ve mekanik çizim, bir yerleşime karar vermeden önce ayak izini sağlar. Numune veya fiyat teklifi isteyin.

Ürün Paketleme Bilgileri

Paket Tepsi (Makara paketleme seçenekleri mevcuttur)
Koli boyutu 32*30*31cm
Koli içi miktar 1200 adet
Koli brüt ağırlığı 8.5kg

Ürün Çizimi

[parça] mekanik çizimDimensions, footprint and pin-out
Tüm ayrıntıları görüntüle

Ürün Özellikleri

RJ Tipi 8P8C(RJ45)
Portlar 1x1
Hız 10/ 100 Base-T
Mandallama Tipi Up
LED Green/ Yellow
Ekranlama Shield with EMI Finger
PCB Montaj Tipi Through Hole
Oryantasyon Right Angle (90°)
AutoMDIX Yes
PCB Malzemesi FR4
Kontak Malzemesi Altın
Kontak Kaplama Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Sertifikasyon RoHS Uyumlu
Ürün Uzunluğu (İnç/mm) 0.994/ 25.25
Ürün Genişliği (İnç/mm) 0.636/ 16.15
Ürün Yüksekliği (İnç/mm) 0.530/ 13.45
Sıcaklık -40℃ ~ 85℃
Uyumlu Markalar Bel Fuse, Molex, Pulse, Würth Elektronik

İlgili jaklar

Aynı aileden; farklı mandal, LED veya kaplama seçenekleri.

Büyük Marka RJ45 Jaklar için Uygun Maliyetli Alternatifler

Büyük konnektör markalarının uzun teslimat süreleri veya yüksek maliyetleri ile mi karşılaşıyorsunuz? TE, Molex, Amphenol, Wurth, Halo, Bel Fuse ve Pulse markalarının standart modüler jakları için yüksek kaliteli, doğrudan uyumlu alternatifler sunuyoruz. Konnektörlerimiz, endüstri standardındaki ayak izleri ve performans özellikleriyle daha rekabetçi bir fiyat noktasında eşleşmektedir.

Flash, 3µ", 6µ", 15µ", 30µ" ve 50µ" altın kaplama seçenekleri
Eşdeğer ürün eşleşmesi için teknik çizimi paylaşın
Kısa teslimat süreleri ve Tayvan'da tutarlı üretim
Kontak direnci ve yalıtım bütünlüğü için %100 test edilmiştir
Özel Teklif İste

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Bel Fuse SI-55004-F?
The TW7125AHNL from TeleWire Technology cross-references to the Bel Fuse SI-55004-F and to LINK-PP LPJ6014AHNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW7125AHNL replace?
The TW7125AHNL cross-references to Bel Fuse SI-55004-F; Molex 0480251190; Molex 48025-1190; Pulse JP009SX88X2XXXXX-024-G; Würth Elektronik 74990112116A, and to LINK-PP LPJ6014AHNL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW7125AHNL as a second source?
Request a sample of the TW7125AHNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Bel Fuse SI-55004-F on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
