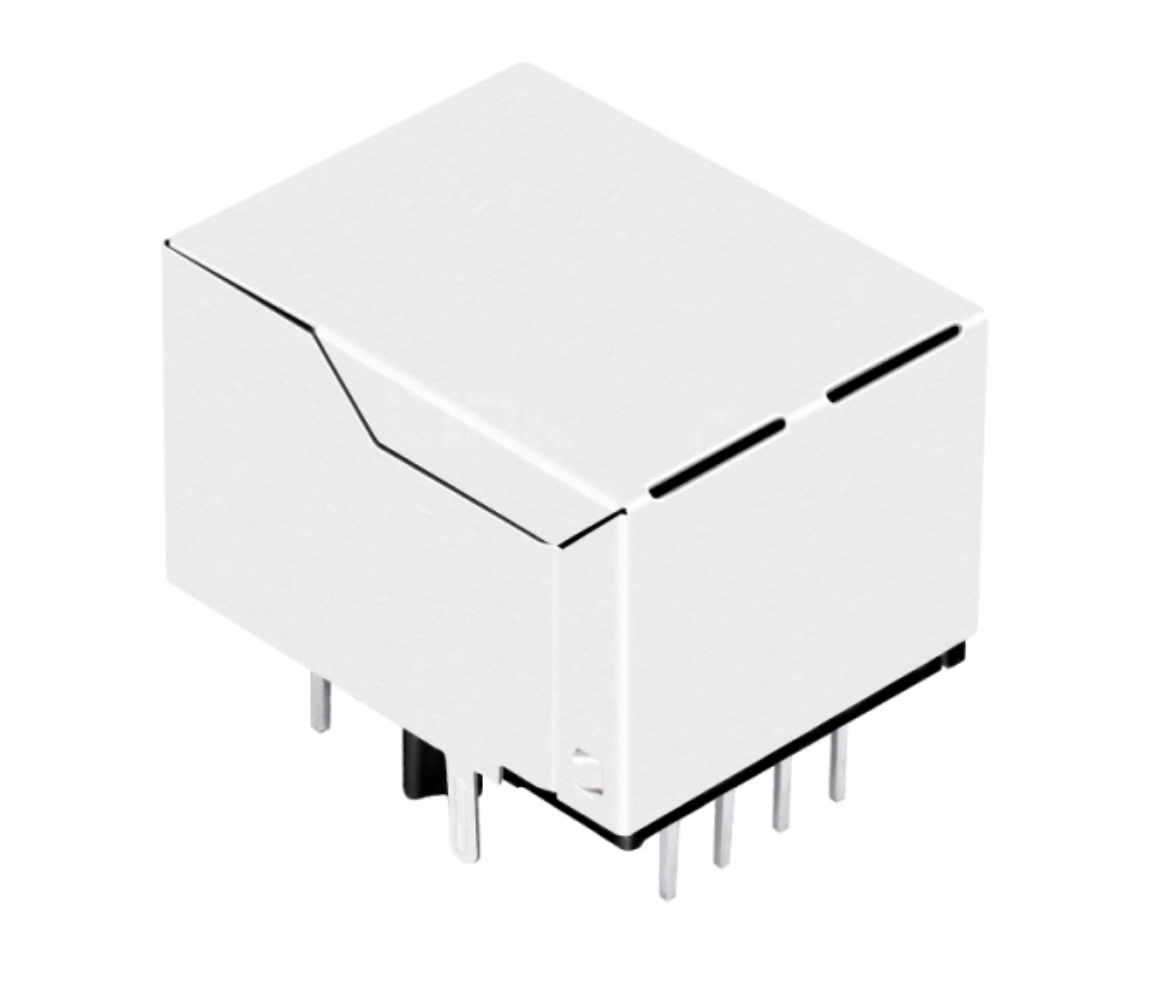

TW1137BBNL 10/100 Base-T RJ45 MagJack, Tab Aşağı, Yeşil/Sarı LED

TeleWire Technology TW1137BBNL, entegre manyetiklere sahip 10/100 Base-T korumalı bir RJ45 MagJack'tir. Tayvan'da üretilmiştir.

Çapraz Referans

  • Amphenol LMJ30288115CNL — TW1137BBNL bu parça ile çapraz referanslıdır.
  • Bel Fuse SI-60216-F — aynı ayak izine sahip bir diğer yayınlanmış eşdeğerdir.
  • Pulse J0026D01BNL — aynı ayak izine sahip bir diğer yayınlanmış eşdeğerdir.

Seçim Notları

  • 10/100 Base-T — manyetiklerin eşleştiği arayüz hızıdır.
  • Yeşil/Sarı LED'ler — ana bilgisayar tarafından sürülür; bağlantı ve etkinlik eşlemesi size aittir.
  • EMI parmakları olmayan korumalı gövde — ekranlama, çerçeve üzerinden değil, kart topraklaması üzerinden geri döner.
  • Entegre manyetikler — transformatör gövde içinde yer alır ve PHY'nin yanındaki kart alanını boşaltır.

Tipik uygulama: 100 Mbit/s bağlantının tüm ağ gereksinimi olduğu saha cihazları.

TW1137BBNL için fiyatlandırma, sipariş miktarına ve yapılandırmaya bağlı olarak 0,50 $ ile 3,00 $ USD arasında değişmekte olup, talep üzerine hacim kademeleri mevcuttur.

TW1137BBNL'yi önce kartınızda doğrulayın. Tasarım doğrulaması için numuneler mevcuttur ve mekanik çizim, bir yerleşim planına karar vermeden önce ayak izini sağlar. Numune veya fiyat teklifi isteyin.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Tüm ayrıntıları görüntüle

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Down
LED Green/ Yellow
Shielding Shield
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.837/ 21.25
Product Width (Inches/mm) 0.627/ 15.93
Product Height (Inches/mm) 0.524/ 13.30
Temperature 0℃ ~ 70℃
Compatible Brands Amphenol, Belfuse, Pulse

Related jacks

Same family, different latch, LED or plating option.

Büyük Marka RJ45 Jakları İçin Maliyet-Etkin Alternatifler

Büyük konnektör markalarından uzun teslim süreleri veya yüksek maliyetlerle mi karşılaşıyorsunuz? TE, Molex, Amphenol ve Wurth'ten standart modüler jaklar için yüksek kaliteli, doğrudan uyumlu ikameler sunuyoruz. Konnektörlerimiz, daha rekabetçi bir fiyat noktasında endüstri standardı ayak izleri ve performans özellikleriyle eşleşir.

Flash, 3µ", 6µ", 15µ", 30µ"'den 50µ"'ye kadar altın kaplama
Eşdeğer eşleşmeyi görmek için çizimi paylaşın
Tayvan'da kısa teslim süreleri ve tutarlı üretim
Temas direnci ve yalıtım bütünlüğü için %100 test edilmiştir
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Amphenol LMJ30288115CNL?
The TW1137BBNL from TeleWire Technology cross-references to the Amphenol LMJ30288115CNL and to LINK-PP LPJ0026BBNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW1137BBNL replace?
The TW1137BBNL cross-references to Amphenol LMJ30288115CNL; Bel Fuse SI-60216-F; Pulse J0026D01BNL, and to LINK-PP LPJ0026BBNL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW1137BBNL as a second source?
Request a sample of the TW1137BBNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Amphenol LMJ30288115CNL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
