Entegre RJ45 Konnektör

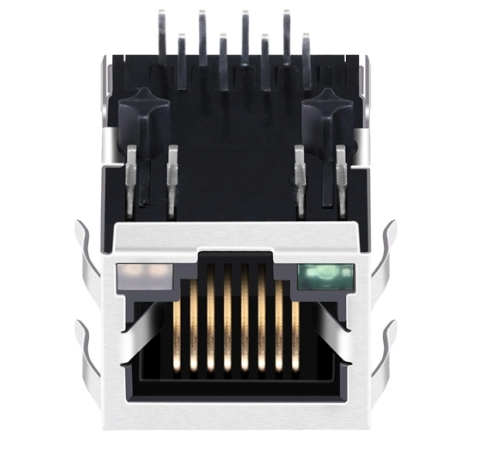

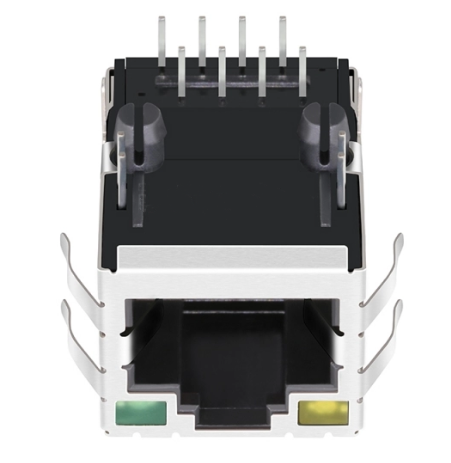

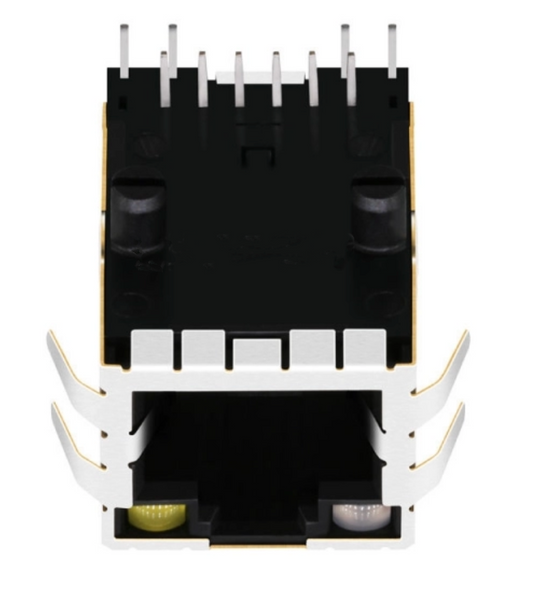

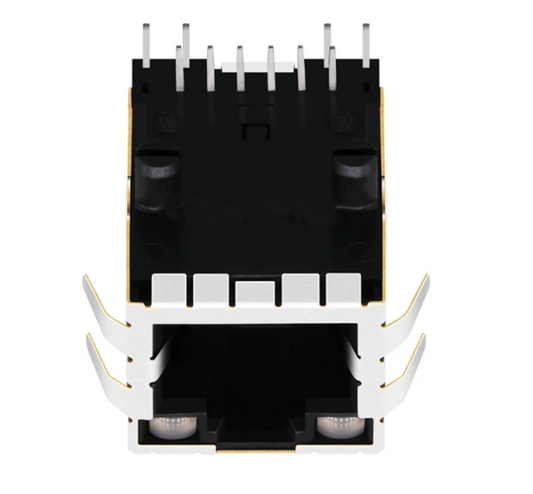

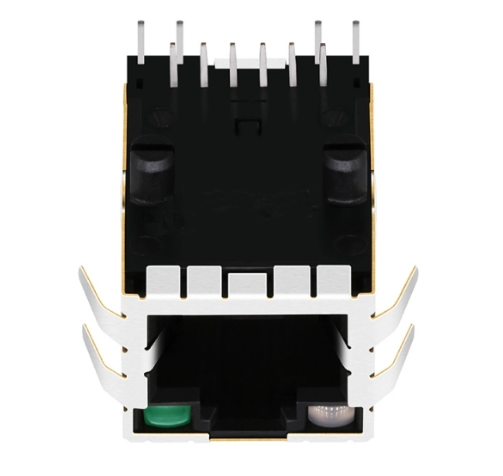

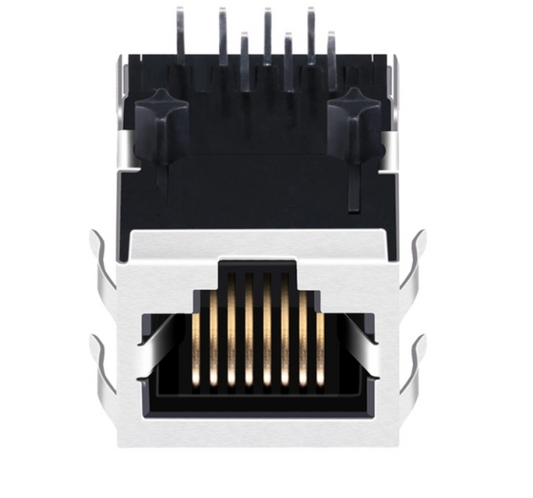

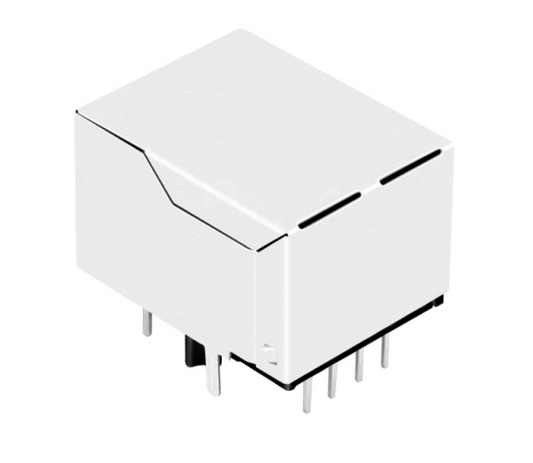

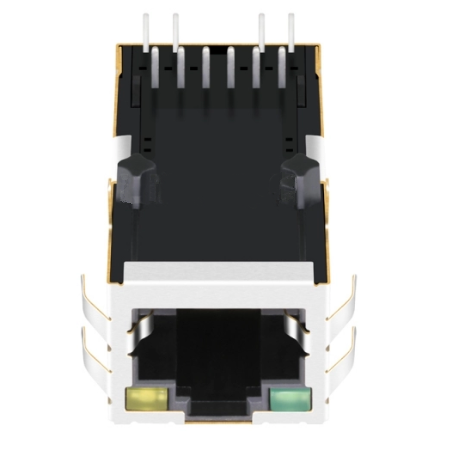

Entegre bir RJ45 konnektörü — MagJack, ICM veya transformatörlü RJ45 jakı olarak da adlandırılır — izolasyon transformatörünü ve ortak mod bobinini PCB üzerinde değil, konnektör yuvasının içine yerleştirir. Bu, ayrık manyetiklerin kaplayacağı kart alanını boşaltır ve jak ile PHY arasındaki çiftleri kısa tutar. TeleWire Technology, Tayvan'da bunlardan 449 çeşit üretmektedir.

  • Hat hızı — 10/100'den 10G Base-T'ye kadar. Manyetikler hıza göre sarılır.
  • Güç — PSE'de PoE (15,4 W), PoE+ (30 W), PoE++ (60–90 W).
  • Ekranlama — çerçeve bağlantısı için EMI topraklama tırnaklı veya kart üzerinden ekranlı.
  • Portlar — 1x1'den 2x8'e kadar, dik açılı veya dikey, yüksekliğin sabit olduğu yerlerde düşük profilli.

Çapraz referanslar Halo, Bel Fuse, Pulse, Würth Elektronik, TE Connectivity, Amphenol, UDE, YDS, Hanrun ve Bothhand markalarını kapsamaktadır.

RJ Jack with Transformer (Magnetic) - TeleWire Technology
ISO 9001:2015
Sertifikalı Kalite
Tayvan Fabrikası
Doğrudan Üretim
ABD Teknik Satış
Doğrudan Mühendislik Desteği
TE Connectivity Alternatifi
Çapraz Referans Desteği

İhtiyacınız Olan RJ Konnektörünü Bulamıyor musunuz?

Web sitemizde yeteneklerimizin sadece bir kısmı listelenmektedir. İnternette gösterilmeyen binlerce modüler jak üretiyoruz. Çiziminizi veya teknik özelliklerinizi buradan yükleyin, sizin için çapraz referans çalışmasını gerçekleştirelim.

Esnek Altın Kaplama Seçenekleri (Flash'tan 50u" değerine kadar)
Gelişmiş EMI ve RFI Koruması
Yüksek Güçlü PoE/PoE++ Kapasitesi
Pin-to-Pin Çapraz Uyumluluk
Aynı gün mühendislik incelemesi
Teklif İste

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Endüstriyel Uygulamalar

Sektörlerde Kanıtlanmış Performans

Endüstriyel Otomasyon

Titreşime ve elektriksel gürültüye karşı direnç gerektiren PLC'ler, HMI panelleri ve robotik kontrolcüler için tasarlanmış dayanıklı RJ45 MagJack konnektörler.

IP Gözetim ve Güvenlik

Tek bir Ethernet kablosu üzerinden 4K IP kameraları, NVR'ları ve erişim kontrol sistemlerini besleyebilen yüksek güvenilirlikli PoE ve PoE++ konnektörler.

IoT ve Akıllı Ağ Geçitleri

Akıllı ev merkezleri, IoT ağ geçitleri ve çevresel sensörler için optimize edilmiş kompakt, düşük profilli entegre konnektörler.

Profesyonel Ses ve Video

Dijital mikserler, sahne kutuları ve AV over IP genişleticiler için parazitsiz ses/video sinyal iletimi sağlayan ekranlı konnektörler.

Ağ ve Telekomünikasyon

Maksimum bant genişliği ve minimum gecikme gerektiren kurumsal anahtarlar, yönlendiriciler ve sunucular için yüksek hızlı 2.5G, 5G ve 10G Base-T çözümleri.

Tıbbi Enstrümantasyon

Veri doğruluğunun hayati önem taşıdığı hasta izleme sistemleri ve tanısal ekipmanlar için yüksek izolasyon korumalı hassas konnektörler.

Neden Entegre RJ45 Modüler Jaklarımızı Seçmelisiniz?

Yüksek Hız Desteği

100Mb, 1Gb, 2.5Gb, 5Gb ve 10Gb Ethernet uygulamaları için doğrulanmış performans. Garantili sinyal bütünlüğü.

Ethernet Üzerinden Güç (PoE)

IP kameralar, erişim noktaları ve IoT cihazlarına güç sağlamak için PoE, PoE+ ve PoE++ (IEEE 802.3bt) ile tam uyumludur.

Çapraz Uyumluluk

Amphenol, TE Connectivity ve Belfuse'un pahalı parçalarına tam pin uyumlu alternatifler. Yeniden tasarıma gerek kalmadan BOM maliyetlerinizi optimize edin.

Endüstriyel Sınıf

-40°C ile +85°C arası çalışma sıcaklığı. Endüstriyel otomasyon ve makineler için yüksek titreşim direnci.

Neden Entegre RJ45 Modüler Jaklarımızı Seçmelisiniz?

Teknik SSS

Satın alma ve mühendislik ekiplerinden gelen sıkça sorulan sorular.

Entegre RJ45'in (ICM) ayrık bir çözüme göre avantajı nedir?

Entegre Konnektör Modülü (ICM), manyetik bileşenleri (transformatörler ve bobinler) RJ45 jakının içine yerleştirir. Bu, ayrı bir konnektör ve ayrık manyetik modül kullanmaya kıyasla önemli ölçüde PCB alanı tasarrufu sağlar, kart yerleşim tasarımını basitleştirir, EMI girişimini azaltır ve saha güvenilirliğini artırır.

TeleWire RJ45 konnektörleri TE, Amphenol veya Pulse parçalarının yerini alabilir mi?

TE, Amphenol ve Belfuse'un birçok standart parçası için doğrudan çapraz referans değişimi sağlayan RJ45 konnektörleri üretiyoruz. Mevcut BOM'unuz için doğrudan değişim (drop-in replacement) sağlamak adına ayak izini, pin dizilimini ve elektriksel özellikleri (PoE yetenekleri dahil) eşleştirebiliyoruz.

Belirli LED veya ekranlama gereksinimleri için özel RJ45 konfigürasyonları sunuyor musunuz?

Evet. Tayvan merkezli bir üretici olarak, toplu siparişler için özelleştirme imkanı sunuyoruz. Buna LED renk kombinasyonlarının, ekranlama EMI parmak stillerinin, altın kaplama kalınlığının (50u" değerine kadar) ve belirli PHY çipleri için manyetik şemaların değiştirilmesi dahildir.

Test ve doğrulama için numune sunuyor musunuz?

Evet, mühendislik doğrulaması için numunelerle OEM/ODM projelerini destekliyoruz. Standart "katalog" parçaları için numuneler genellikle 48 saat içinde gönderilebilir. Özel spesifikasyonlar (örneğin, belirli LED renkleri veya manyetikler) için Tayvan'daki kurum içi mühendisliğimiz sayesinde hızlı bir şekilde prototip üretebiliyoruz.

Entegre konnektörleriniz hangi PoE standartlarını destekliyor?

Ürün yelpazemiz, Ethernet Üzerinden Güç (PoE) standartlarının tüm spektrumunu kapsamaktadır. PoE (IEEE 802.3af - 15.4W), PoE+ (IEEE 802.3at - 30W) ve PoE++ (IEEE 802.3bt - 100W'a kadar) ile uyumlu jaklar sunuyoruz. Yüksek akım yükleri altında doygunluğu ve aşırı ısınmayı önlemek için özel tel yalıtımı ve manyetik çekirdek malzemeleri kullanıyoruz.
