Kablo Kılıfı Şişmesi İçin Kesin Kılavuz: Solventler ve Skydrol İçin Kimyasal Uyumluluk

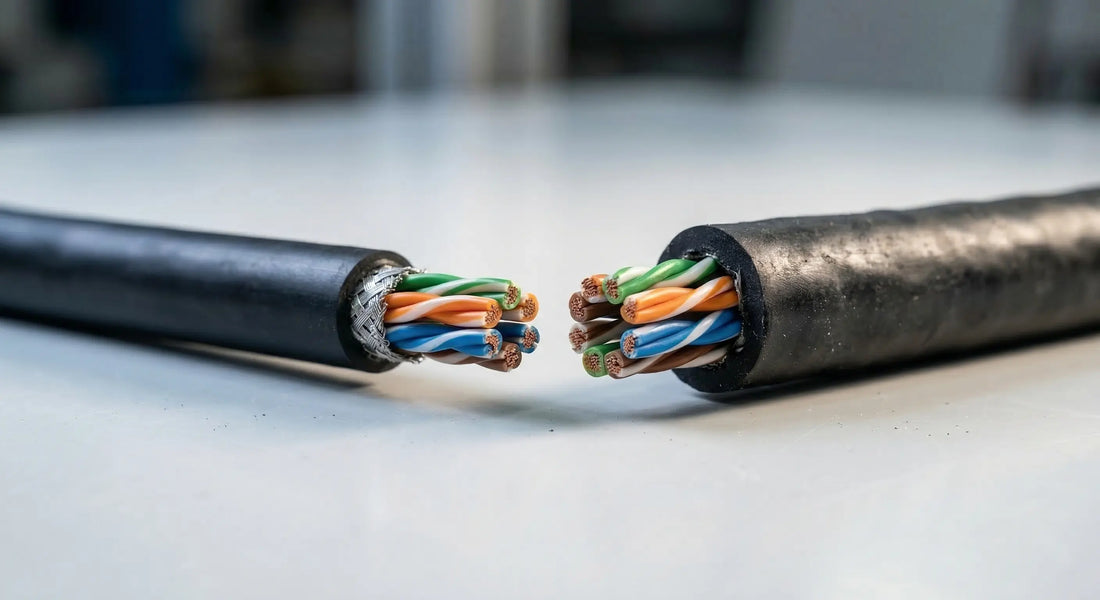

Kablo kılıfı şişmesi, Skydrol, MEK veya hidrolik akışkanlar gibi sert kimyasalların standart polimerlere nüfuz ederek hacim genişlemesine, çekme mukavemetinin kaybına ve dielektrik arızaya neden olması durumunda meydana gelir. Havacılık ve endüstriyel ortamlarda şişmeyi önlemek için mühendislerin standart PVC veya PUR yerine PTFE veya FEP gibi floropolimerleri veya yüksek oranda çapraz bağlı elastomerleri belirtmesi gerekir.

Temel Mühendislik Kuralı: Skydrol'e (fosfat ester hidrolik akışkanı) maruz kalan havacılık ve ağır sanayi uygulamaları için daima PTFE veya FEP kılıfları belirtin. Standart Poliüretan (PUR) ve Polivinil Klorür (PVC), maruz kaldıktan sonraki saatler içinde ciddi plastikleştirici kaybı ve feci şişme yaşayarak düzeneği kullanılamaz hale getirecektir.

Özel Kablo Düzeneği Bileşenlerinde Kimyasal Bozunmanın Mekanizması

Sert ortamlar için özel kablo düzeneği ve kablo demeti tasarlarken, uçucu kimyasallar ile polimer zincirleri arasındaki etkileşimi anlamak vazgeçilmezdir. Kılıf şişmesi sadece kozmetik bir sorun değildir; yapısal bir arızadır. Bir kimyasal çözücü kablo kılıfına nüfuz ettiğinde, polimer moleküllerini birbirinden ayırır. Bu, hacimde ani bir artışa (şişme) ve aşınma direnci ve bükülme ömrü gibi mekanik özelliklerde ciddi bir düşüşe yol açar.

Yüksek güvenilirlik sektörlerinde bu bozulma, IPC/WHMA-A-620 Sınıf 3 uyumluluğunu tehdit eder. Kılıf şişerse, iç iletkenler çevresel etkilere, titreşim aşınmasına ve nihayetinde kısa devrelere karşı savunmasız hale gelir. Ayrıca, kimyasallar esnek PVC gibi malzemelerden plastikleştiricileri çekerek, çözücü buharlaştıktan sonra kılıfın kırılganlaşmasına ve çatlamaya yatkın hale gelmesine neden olabilir.

UL 758 cihaz kablolama malzemesi standartlarını korumak ve uzun vadeli güvenilirliği sağlamak için doğru bileşiğin belirlenmesi kritik öneme sahiptir. Floropolimerler (PTFE, FEP, ETFE), kimyasal saldırılara karşı oldukça dirençli olan güçlü karbon-flor bağları sayesinde agresif çözücülere karşı üstün koruma sağlar. Esneklik gerektiren ağır hizmet endüstriyel uygulamalar için, M12 ve IP67 kablo montajı gibi yıkama ve kimyasal maruziyete dayanıklı olarak derecelendirilmiş premium aşırı kalıplanmış konektörler için genellikle Termoplastik Elastomerler (TPE) veya özel Floroelastomerler (Viton™) kullanılır.

Kablo Kılıfları İçin Kimyasal Uyumluluk Tablosu

Yaygın endüstriyel kimyasallar, çözücüler ve havacılık sıvılarına karşı malzeme performansını değerlendirmek için aşağıdaki yapılandırılmış verileri kullanın.

(Not: "Mükemmel" ihmal edilebilir şişme ve çekme mukavemetinde kayıp olmadığını gösterir. "Şiddetli Şişme" hızlı emilimi, yapısal bozulmayı ve kullanım için elverişsizliği gösterir).

Kimyasallara Dayanıklı Kablolar Hakkında Sıkça Sorulan Sorular

Skydrol standart kablo kılıflarını neden eritir veya şişirir?

Skydrol, havacılıkta kullanılan yangın geciktirici bir fosfat ester hidrolik sıvısıdır. Birçok ticari plastik ve elastomer, özellikle PVC, Poliüretan (PUR) ve Silikon için oldukça etkili bir plastifiyan ve çözücü görevi gördüğü için kötü şöhretlidir. Polimer matrisine nüfuz ederek hızlı ve şiddetli hacimsel şişmeye neden olur ve nihayetinde kılıfın yapısal bütünlüğünü çözer.

Çözücü ve kimyasal direnç için en iyi kablo kılıfı malzemesi nedir?

Mutlak kimyasal inertlik için PTFE (Politetrafloroetilen) ve FEP (Florlanmış Etilen Propen) endüstri standartlarıdır. MEK, Aseton ve Skydrol dahil olmak üzere hemen hemen tüm endüstriyel çözücülere, asitlere ve bazlara dayanırlar, bu da onları askeri standart ve havacılık teli demetleri için varsayılan seçim haline getirir.

Kablo kılıfı şişmesi IPC-620 uyumluluğunu nasıl etkiler?

IPC/WHMA-A-620, tel demetlerinin fiziksel bütünlüğü için katı gereksinimler belirler. Kılıf şişmesi minimum bükülme yarıçapını tehlikeye atar, konektör bağlantısındaki gerilim giderilmesini bozar ve kılıf hasarı için standardın kriterlerini ihlal eder. Kabarcıklanma, incelme veya aşırı kalıplanmış bileşenlere yapışmanın kaybını gösteren şişmiş bir kılıf, özellikle Sınıf 2 ve Sınıf 3 gereksinimleri kapsamında bir kusur olarak kabul edilir.

Tayvan'da özel kimyasallara dayanıklı kablo montajları için teslim süresi nedir?

Teslim süreleri, özel floropolimer veya özel aşırı kalıplama gereksinimlerine bağlı olarak değişiklik gösterir, ancak ABD mühendislik desteğine sahip Tayvan merkezli birinci sınıf bir üreticiden yararlanmak genellikle 2 ila 4 hafta içinde hızlı prototipleme sağlar. Özel PTFE, FEP veya kimyasal olarak çapraz bağlı montajların tam üretim çalışmaları, konektör bulunurluğuna (örneğin, belirli mil-spec Amphenol veya sağlamlaştırılmış TE Connectivity bileşenleri) bağlı olarak genellikle 6 ila 8 hafta içinde ölçeklenir.
