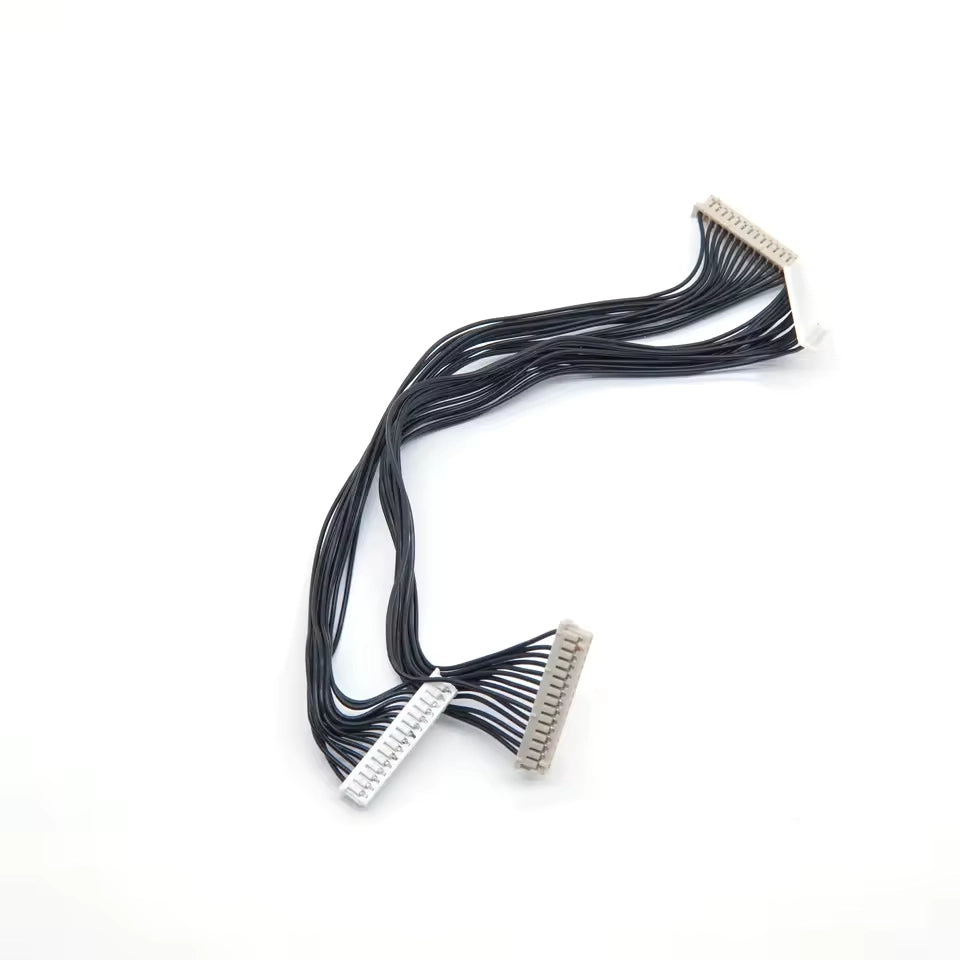

• JAE FI-S20S to Hirose DF13-20DS-1.25C 20-pin LVDS wire harness

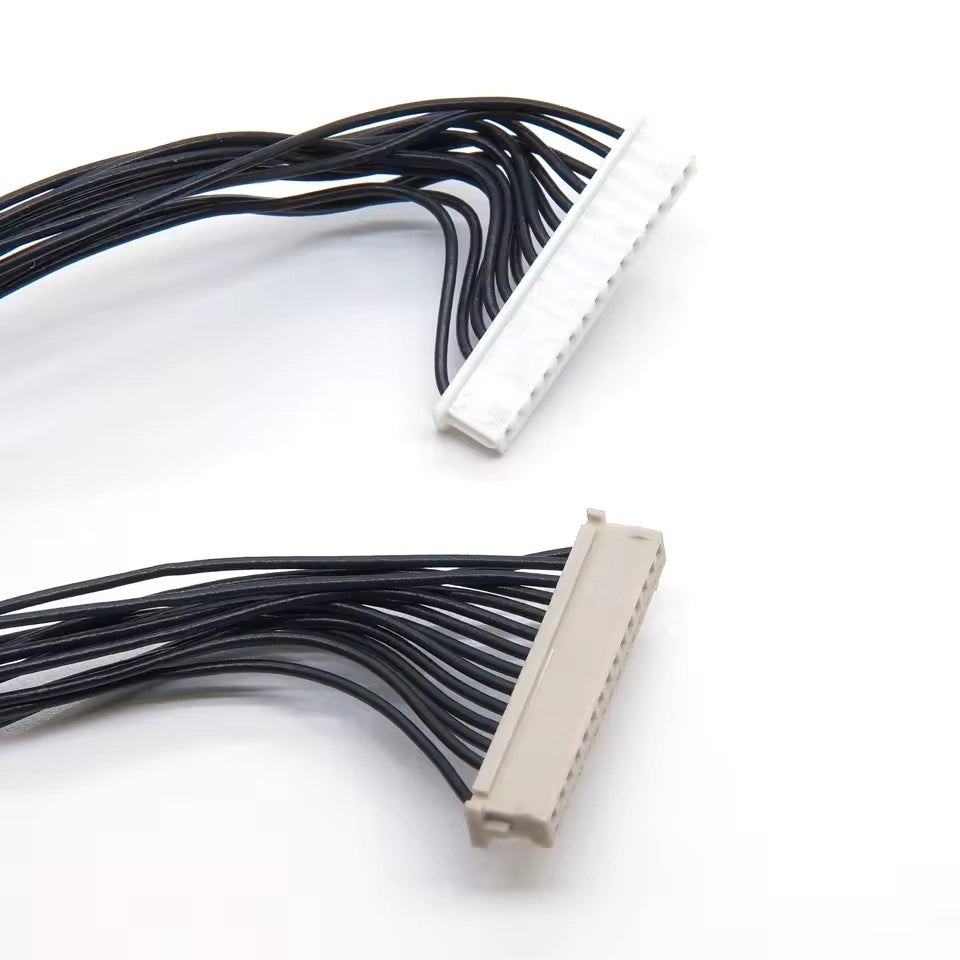

  • 20-pin JAE FI-S to Hirose DF13 double-row display harness
1 2

JAE FI-S20S ke Hirose DF13-20DS-1.25C 20-Pin - Kabel Harness LVDS

  • Direka sebagai jambatan papan ke paparan yang tepat asimetri, menamatkan soket satu baris JAE FI-S20S 20-kedudukan (1.25mm pitch) ke perumahan dua baris Hirose DF13-20DS-1.25C 20-kedudukan (1.25mm pitch) dengan selamat.
  • Ekosistem siri JAE FI menyediakan pilihan bilangan pin perumahan yang sangat boleh diukur merangkumi 2, 6, 8, 10, 15, 20, 21, dan 30 kedudukan, menampung senibina crimping tepat dengan julat ukuran wayar diskret operasi merentasi AWG #28 hingga AWG #32.
  • Ekosistem sambungan dua baris Hirose DF13 menyokong konfigurasi berkepadatan tinggi yang merentasi 10, 20, 30, dan 40 kedudukan, menggunakan sentuhan crimping yang diminiaturkan dinilai untuk julat ukuran wayar diskret operasi AWG #26 hingga AWG #32.
  • Dioptimumkan untuk Pensinyalan Perbezaan Voltan Rendah (LVDS) berkelajuan tinggi, menggunakan wayar terpintal diskret yang dikawal ketat untuk impedans perbezaan 100-ohm untuk mengurangkan gangguan elektromagnet (EMI) dan pertuturan silang secara berkesan.
  • Mempunyai mekanisme kunci geseran yang teguh yang menjadi ciri senibina JAE FI-S dan Hirose DF13, direka untuk menjamin pengekalan terminal yang selamat dan mencegah keluar secara tidak sengaja dalam perumahan perindustrian bergetar tinggi.
View full details
Dapatkan Sebut Harga Percuma untuk penyesuaian

Tidak dapat mencari apa yang anda perlukan?

Kami pakar dalam sumber dan pembuatan tersuai. Muat naik helaian spesifikasi atau lukisan anda, dan pasukan kejuruteraan kami akan memberikan sebut harga dalam masa 24 jam.

Pembuatan pemasangan tersuai yang tidak disenaraikan
Sokongan untuk pemasangan kabel & abah-abah wayar yang kompleks
Prototaip pantas untuk reka bentuk baharu
Alternatif setara untuk alat ganti yang usang
Semakan kejuruteraan pada hari yang sama
Mohon Sebut Harga Tersuai
Maklumat apa yang anda perlukan untuk memberikan sebut harga bagi abah-abah wayar tersuai?

Untuk memberikan sebut harga dan masa utama yang tepat, sila berikan:

  1. Lukisan Teknikal atau Rajah: Menunjukkan pinout, panjang, dan toleransi.
  2. Senarai Bahan (BOM): Menyatakan penyambung khusus (MPN) dan tolok wayar (AWG).
  3. Anggaran Penggunaan Tahunan (EAU): Membantu kami mengoptimumkan harga untuk kuantiti anda. Nota: Jika anda tidak mempunyai lukisan rasmi, pasukan kejuruteraan kami boleh membantu menciptanya berdasarkan sampel fizikal anda.
Bolehkah anda mencadangkan alternatif penjimatan kos untuk penyambung mahal (cth., TE, Molex, JST)?

Ya. Kami menawarkan pelbagai komponen alternatif.

Kami mempunyai hubungan rantaian bekalan yang luas di Taiwan dan boleh mencadangkan alternatif"Setara Fungsi"yang serasi sepenuhnya dengan jenama utama seperti TE, Molex, atau JST tetapi dengan kos yang jauh lebih rendah. Kami akan menyediakan helaian data dan sampel komponen alternatif untuk kelulusan anda sebelum pengeluaran.

Bagaimana anda memastikan kawalan kualiti untuk pemasangan kabel tersuai?

Setiap pemasangan kabel tunggal menjalani ujian yang ketat sebelum meninggalkan kemudahan kami di Taiwan. Proses QC standard kami termasuk:

  • 100% Ujian Keterusan: Memastikan tiada litar terbuka, litar pintas, atau salah sambung.
  • Ujian Daya Tarikan: Mengesahkan kekuatan crimp.
  • Pemeriksaan Visual: Memeriksa kecacatan kosmetik dan ketepatan label.
  • Ujian Hi-Pot: Tersedia atas permintaan untuk aplikasi voltan tinggi bagi memastikan integriti penebat.
